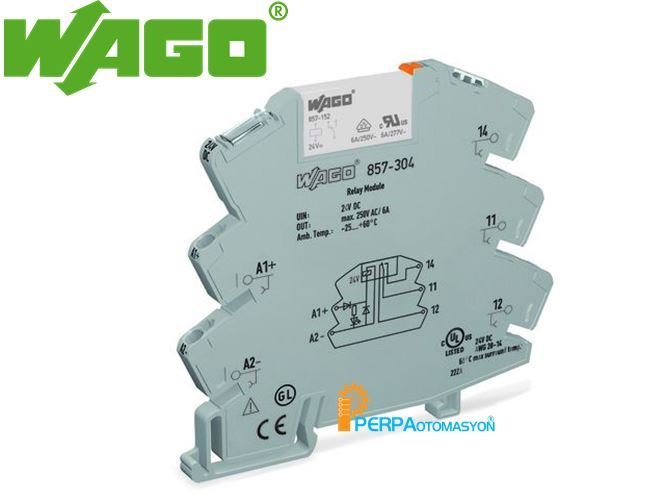

Wago 857-304 24V DC Slim Röle

Sensör/aktüatör seviyesi ve kontrol/PLC elektrik yalıtımı için değiştirilebilir minyatür anahtarlama rölelerine sahip röledir.

WAGO röle ve modülleri 6 mm genişliğindeki gövdede gelir ve ortak bir profili paylaşır. Modüller tek bir, esnek sıralı köprü sistemi kullanarak (örneğin besleme gerilimleri için) ayrı kablolama ihtiyacını ortadan kaldırır. Takılıp çıkarılabilen röleler, ihtiyaç duyulduğunda çabucak ve kolayca değiştirilebilir. Opsiyonel arayüz adaptörü, giriş ve çıkış tarafına takılabilir. Sekiz modülü bir araya getirir ve bu modülleri düz kablo aracılığıyla bağlar.

Anahtarlama durumu entegre sarı LED vasıtasıyla gösterilir.

WAGO 857-304 TEK KONTAK 24V DC SLIM RÖLE Teknik Özellikler :

Nominal giriş gerilimi : 24 V DC

U nominal giriş akımı  : 10 mA

Durum göstergesi       : LED sarı

Anma gerilimi : 250 V

Nominal ani dalgalanma gerilimi : 4 kV

Kirlilik derecesi : 2

Dielektrik dayanım, kontrol / yük devresi (AC, 1 dak) : 4 kVrms

Dielektrik gücü açık kontak (AC, 1 dak) : 1 kVrms

Koruma sınıfı : IP20

Değiştirme / değiştirme kontakları sayısı : 1

İletişim malzemesi (röle) : AgSnO 2

Sürekli akımı sınırlamak : 6 A

Maks. güncelle (dirençli) : (AC) 20 A / 0,02 s

Maks. anahtarlama gerilimi : AC 250 V

Maks. Anahtarlama gücü (dirençli) : AC 1500 VA; DC yük sınır eğrisine bakınız

Anahtarlama kapasitesi : AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V

Önerilen minimum yük : 10 V / 10 mA; 24 V / 1 mA

Çekme süresi (tip.) : 8 ms

Bırakma süresi : 8 ms

Sıçrama süresi (tip.) : 3,5 ms

Elektriksel ömür (NO; dirençli yük; 23 ° C) : 50 x 10 3 anahtarlama işlemi

Mekanik yaşam : 5 x 10 6 anahtarlama işlemleri

Maks. yükü olan / yüksüz anahtarlama yükü : 6 dak -1  / 180 dak -1

Bağlantı teknolojisi CAGE CLAMP ® S

Tek damarlı boylar 0,34… 2,5 mm² / 22… 14 AWG

İnce bükümlü kablolar 0,34… 2,5 mm² / 22… 14 AWG

Sıyırma uzunluğu 9… 10 mm / 0,35… 0,39 inç

Genişlik 6 mm / 0,236 inç

DIN rayın üst kenarından yükseklik 81 mm / 3,189 inç

derinlik 94 mm / 3,701 inç
