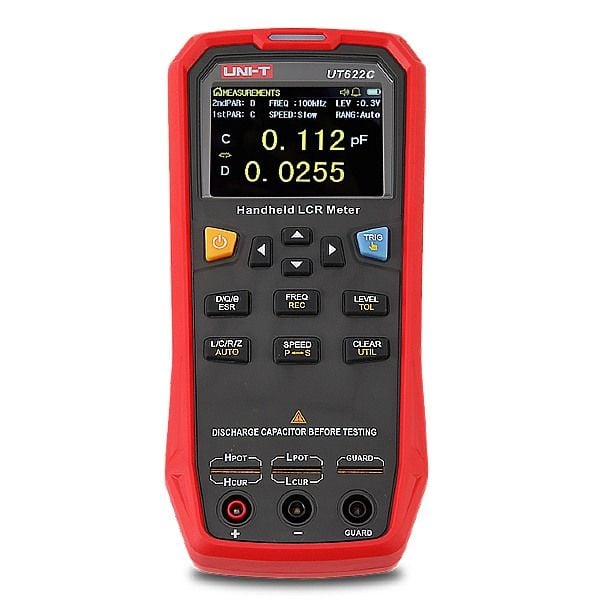

Unit UT622C Elde Taşınabilir LRC Metre

Uni-t UT622C LCR Metre

Unit markasının üretmiş olduğu LCR metre çeşitlerinden biridir.

Test ve ölçü aletleri içerisinde yer alan bu ürün, UT622 serisi el tipi LCR ölçüm cihazıdır.

Çok fonksiyonlu özellikte olup, yüksek hız ve doğrulukta ölçüm yapabilmenizi mümkün kılar.

100 kHz’e kadar test frekansı ve %0.1’e kadar ölçüm hassasiyeti ile uzun süreli doğru ve rahat ölçüm imkanı sunar.

LCR metrenin sabit çıkış empedansı 100Ω, tolerans aralığı ise %1 ila %20’dir.

Hafif yapısı ve el tipi tasarımı ile kullanıcıya rahat taşıma, konforlu çalışma olanağı sağlar.

Kullanımları bakımından üretim hatları, laboratuvarlar ve bakım noktaları gibi daha pek çok alanda kapasitans, endüktans ve direncin hem ölçülmesi hem de taranması işlemleri için uygundur.

UT622C ile indüktörlerin, manyetik çekirdeklerin, piezoelektrik cihazların, transformatörlerin ve kondansatörlerin yanı sıra çip bileşenlerinin, kabloların, pillerin, rölelerin, anahtarların, dirençlerin, ağ bileşenlerinin ve devre kartlarının direnç parametreleri değerlendirilebilir.

Ürünün maksimum test hızı 20 kez/sn’dir.

Yapılan test ve ölçüm işlemlerinde elde edilen sonuçlar, veri tutma ve kayıt modu ile saklanabilir, ihtiyaç duyulduğunda karşılaştırmalar yapılabilir.

Unit metre, yüksek kaliteli yapısı ve çok fonksiyonlu ölçüm sağlaması ile kullanıcılar tarafından sıklıkla tercih edilen güvenilir bir cihazdır.

Yüksek kapasiteli olan şarj edilebilir pili, ultra düşük güç tüketimi ile uzun pil ömrüne sahiptir. 8 saate kadar kullanım sağlanabilmektedir.

Açık ve kısa devre temizleme işlevine, standart mini-USB arayüzüne ve SCPI komut setine sahiptir.

Yüksek parlaklıktaki beyaz arka ışığı ile aydınlatmanın yetersiz olduğu alanlarda ölçüm işlemi çok daha rahat bir şekilde gerçekleştirilebilir.

Teknik Özellikleri :

Test Frekansı  : 100Hz, 120Hz, 1kHz, 10kHz, 100kHz

Test Sinyali Seviyesi : 0.1Vrms, 0.3Vrms, 1Vrms

Çıkış Empedansı : 100Ω

Ölçüm parametreleri :Birincil: L / C / R / Z / DCR

İkincil: D / Q / θ / ESR

Otomatik LCR: Var

Test Terminalleri :Üç terminalli test jakları, beş terminalli test soketleri

Test Oranı:Hızlı: 20 kez/sn

Orta: 5 kez/sn

Yavaş: 2 kez/sn

DCR test oranı : Hızlı: 20 kez/sn

Orta: 5 kez/sn

Yavaş: 2 kez/sn

Değişen Mod :Otomatik / Beklet

Tolerans Aralığı : %1 - %20

Devre Modunun Test Edilmesi : Seri / Paralel Mod

Düzeltmeyi Temizle : Açık / Kısa Devre

Test Bağlantı Noktalarının Sigortası : 0.1A / 250V

İletişim Arayüzü : Mini USB

Tolerans için Led Alarmı : Geçiş: Yeşil

Başarısız: Kırmızı

Maksimum Okuma :99999

Minimum Çözünürlük : 0.0001

MMaksimum Kesinlik : 0.10%

L : 0.00μH ~ 99.999H

C : 0.00pF ~ 99.999mF

Z / R :0.0000Ω ~ 9.9999MΩ

ESR :0.0000Ω ~ 999.99Ω

D:0.0000 ~ 9.9999

Q:0.0000 ~ 99999

θ:-179.9° ~ 179.9°

DCR : 0.01mΩ - 20.000MΩ

Sıcaklık Katsayısı:0.1 × (belirtilen doğruluk) / °C (0°C ~ 18°C veya 28°C ~ 40°C)

Batarya:3.7V 1800mAh lityum polimer pil

Giriş: 220V (% 1 ± 10), 50Hz (% 1 ± 5)

Mini-USB çıkışı: 5V, 1A

Ekran : 2.8 inç TFT LCD 320x240

Ağırlık : 420 gr

Ebat : 93x192x44 mm
