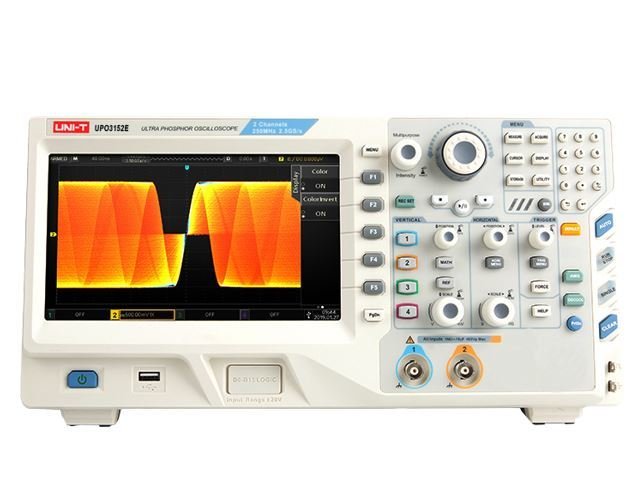

Unit UPO3152E 150MHz 2 Kanal Ultra Fosfor Osiloskop

UNİT UPO3000E serisi ultra fosfor osiloskoplar, UNI-T özel 3D teknolojisi ile derin depolama, yüksek dalga formu yakalama oranı, gerçek zamanlı dalga formu kayıt ve oynatma, çok seviyeli yoğunluk derecelendirme ekranı ve daha fazlasını gerçekleştirebilir.

Bazı rekabetçi özellikler, 250MHz / 150MHz bant genişliği, 2.5GS / s'ye kadar gerçek zamanlı örnekleme oranı, 2/4 kanal, 70Mpts standart bellek derinliği, 200.000wfms / s'den yüksek dalga formu yakalama oranı, 100.000'den fazla dalga formu sürekli kayıt ve analiz , 256 seviyeye kadar yoğunluk derecelendirme ekranı.

Standart 25MHz çift kanallı fonksiyon / rastgele dalga formu jeneratörü veya isteğe bağlı dijital multimetre modülü (UT-M12) ile çalıştırılabilir.

Osiloskoplar, kenar, darbe genişliği, eğim, video, runt, pencereler, Nth kenar, gecikme, fazla mesai, kod, USB, RS232 / UART, I2C, SPI, CAN, LIN ve FlexRay tetikleyicileri de dahil olmak üzere çoklu tetikleyici ve Bus kod çözme işlevlerine sahiptir. , süre, kurulum / tutma ve daha fazlası.

Düşük gürültü ve 1mV / div Min dikey durak özelliği vardır.

Kanallar: 2/4; Bant genişliği: 150M / 250MHz

Örnekleme hızı: 2.5GS / s; Bellek derinliği: 70Mpts

Dalga formu yakalama oranı: 200.000wfms / s

Bağımsız tetikleme

256 seviye yoğunluk derecelendirme ekranı

Çoklu tetikleme ve kod çözme mevcut

8 inç TFT LCD, WVGA (800 × 480)

100.000 kareye kadar dalga formu kaydı

Arayüzler: USB Host, USB Cihazı, LAN, EXT Trig, AUX Çıkışı (Trig Out, Pass / Fail), VGA

Uygulamaları:  Osiloskoplar iletişim pazarlarını, yarı iletkenleri, bilgisayarları, havacılık, ulusal savunma, enstrümantasyon, endüstriyel elektronikleri hedefler , tüketici elektroniği, otomotiv elektroniği, saha bakımı, Ar-Ge / eğitim ve daha fazlası.

Unit 4 Kanal 150MHz Dijital Osiloskop Teknik Özellikler :

Model : UPO3152E

Analog bant genişliği : 150MHz

Kanallar : 2

Örnekleme oranı : 2,5GS / s (Tek kanal), 1,25GS / s (Çift kanal / Dört kanal)

Bellek derinliği: Her kanal: otomatik, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts seçilebilir

(aynı anda 4 kanalı açın)

Dalga formu yakalama oranı : 200,000wfms / sn

Zaman tabanı ölçeği (s / böl) : 2ns / div ~ 40s / div (Gerçek zamanlı örnekleme oranı, bellek derinliği ekranı) 【1-2-4 durak adımla】

Giriş empedansı : (1MΩ ±% 1) II (18pF ± 3pF)

Dikey ölçek (V / böl) : 1mV / div ~ 20V / div (1MΩ)

DC kazanç hassasiyeti : <5mV: ±% 3, ≥5mV: ±% 2

Dalga formu kaydı : Tek kanal: 100.000 kare; Ayarlanabilir aralık: 1.00ms ~ 1000s

Tetikleyici türleri : Kenar, Runt, Pencere, Nth Edge, Gecikme, Fazla Mesai, Süre, Kurulum / Tutma, Darbe Genişliği, Eğim, Video, Kod; RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay

Bus kod çözme         : RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay

Dalga formu işlemleri : A + B, AB, AxB, A / B, FFT, düzenlenebilir gelişmiş ve mantıksal işlemler

Otomatik ölçümler : Max, Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Ortalama, CycMean, RMS, CycRMS, Dönem, Frek, Artış, Düşme, Yükselme Gecikmesi, Düşme Gecikmesi, + Genişlik, -Genişlik, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Görev, -Görev, Alan, CycArea, OverSht, PreSht, Faz, toplam 34 parametre

Ölçüm ekranı : 5 çeşit

Ölçüm istatistikleri : Ortalama, Maks, Min, standart sapma ve ölçüm sayısı

Frekans sayacı : 6 bit

Arayüzler : Standart: USB Ana Bilgisayar, USB Cihazı, LAN, EXT Trig, AUX Çıkışı (Trig Çıkışı, Başarılı / Başarısız), VGA

İsteğe bağlı: AWG

Genel Karakteristikler

Güç : 100V ~ 240V ACrms, 50Hz / 60Hz

Görüntüle : 8 inç TFT LCD, WVGA (800 x 480)

Ürün rengi : Beyaz ve gri

Ürünün net ağırlığı : 4.2kg

Ürün boyutu : 370mm x 195mm x 125mm

Standart aksesuarlar : Prob x 2/4 (1x, 10x değiştirilebilir), güç kablosu, USB arabirim kablosu, PC yazılım CD'si
