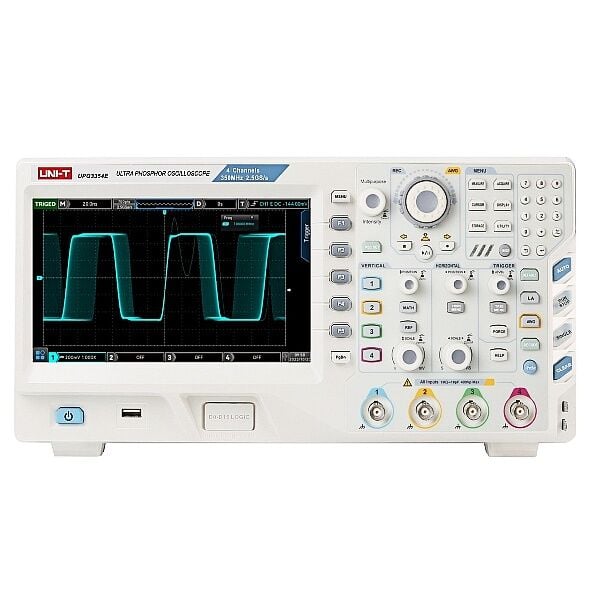

UPO3354E serisi dijital fosfor osiloskopu, UNI-T'nin orijinal Ultra Phosphor 2.0 teknolojisine dayanan çok işlevli ve yüksek performanslı bir osiloskoptur. Kullanım kolaylığı, mükemmel teknik göstergeler ve birçok işlevsel özelliğin birleşimini gerçekleştirir. Kullanıcıların ölçüm işini daha hızlı tamamlamasına yardımcı olabilir. İletişim, yarı iletken, bilgisayar, enstrümantasyon, endüstriyel elektronik, tüketici elektroniği, otomotiv elektroniği, yerinde bakım, Ar-Ge/eğitim vb. gibi birçok alandaki genel tasarım/hata ayıklama/test ihtiyaçları için tasarlanmış bir osiloskoptur. Fast Acquire teknolojisi, video, titreme, gürültü ve düşük dalga sinyalleri gibi anormal olayları doğru bir şekilde yakalayabilir.
Genel Bakış :
Web Kontrolü :
Web Sunucusuyla gömülü olarak, cihazı uzaktan kontrol edebilir, dalga formlarını gözlemleyebilir ve yüksek basınç ve yüksek sıcaklık gibi özel ortamların uygulama gereksinimlerini karşılayabilen bir tarayıcı aracılığıyla ölçüm sonuçları elde edebilirsiniz. Sürücü yazılımı ve ana bilgisayar yazılımı yüklemeden çapraz platform kontrolü gerçekleştirilebilir. MSO/UPO3000E serisi, PC ve cep telefonu iki stilde web sayfası düzeni ve dokunmatik işlemi destekler ve bu da kullanımı daha kolay ve daha rahat hale getirir.
Mantık Analizi Sondası :
İki adet 8 kanallı ayırıcı sağlar ve test edilen cihaza bağlantıyı basitleştirir. Kare pinlerle bağlandığında, UT-M15 doğrudan 2,54 mm pinli 8X2 kare pin başlıklarına bağlanabilir. UT-M15, 101kO giriş empedansı ve yalnızca 9,0pF kapasitif yük ile mükemmel elektriksel özellikler sunar. UT-M15, tüm MSO3000 serisi karışık sinyal osiloskopları (MSO) ile standarttır. UPO3000 serisi osiloskoplar için isteğe bağlıdır.
LA Mantık Analizörü :
Paralel veriyolu, protokol kod çözme ve zamanlama ölçümleri için kullanılabilir.
Bode arsası :
Döngü analizi için kullanılabilir. Pasif filtreler, amplifikatör devreleri ve anahtarlama modlu güç kaynakları için negatif geri besleme ağları dahil olmak üzere günümüzün çeşitli elektronik tasarımlarının frekans tepkisini (kazanç, faz ve frekans) karakterize etmek için sıklıkla kullanılan kritik bir ölçümdür.
AWG Fonksiyonu Keyfi Dalga Formu Üreticisi :
Dahili çift kanallı fonksiyon rastgele dalga formu üreteci sinüs dalgası, kare dalga, rampa dalgası, darbe dalgası, rastgele dalga, gürültü ve DC çıkışı verebilir. Sinüs dalgasının maksimum frekans çıkışı 50MHz'dir.
Alan tetikleyicisi :
Alan tetikleyicisi, çeşitli ara sıra oluşan ve karmaşık karakteristik sinyallerin yakalanmasını tamamlamak için mevcut temel tetikleyici, gelişmiş tetikleyici ve protokol tetikleyicisiyle birlikte kullanılabilir.
Tam bellek donanım kod çözme :
Kod çözme hızı büyük ölçüde iyileştirildi. 70Mpts derin depolama altında tam bellekli donanım kod çözme, kod çözme süresi on saniyeden milisaniyelere çıkarıldı, bu da gerçek zamanlı kod çözmeyi gerçekleştirir ve kullanıcının sorun teşhis verimliliğini büyük ölçüde artırır. Kaydedilen dalga formu ayrıca tam bellekli donanım gerçek zamanlı kod çözmeyi destekler.
Maksimum bellek derinliği 250Mpts'ye kadar :
Osiloskop, dalga formunun genelini ve ayrıntılarını hesaba katarak daha geniş bir zaman aralığı içinde yüksek bir örnekleme oranını koruyabilir ve bu sayede anormal dalga formlarının yakalanma oranını büyük ölçüde iyileştirebilir.
Ultra yüksek yakalama oranı :
Yenilikçi dijital sinyal paralel işleme teknolojisini kullanarak, normal örneklemede 200.000 wfms/s ve Hızlı Edinme modunda 1.000.000 wfms/s'lik ultra yüksek yakalama hızına ulaşabilir. Ara sıra gelen sinyallerin verimli bir şekilde yakalanması.
MSO3000-webkontrol
Web Kontrolü
Web Sunucusuyla gömülü olarak, cihazı uzaktan kontrol edebilir, dalga formlarını gözlemleyebilir ve yüksek basınç ve yüksek sıcaklık gibi özel ortamların uygulama gereksinimlerini karşılayabilen bir tarayıcı aracılığıyla ölçüm sonuçları elde edebilirsiniz. Sürücü yazılımı ve ana bilgisayar yazılımı yüklemeden çapraz platform kontrolü gerçekleştirilebilir. MSO/UPO3000E serisi, PC ve cep telefonu iki stilde web sayfası düzeni ve dokunmatik işlemi destekler ve bu da kullanımı daha kolay ve daha rahat hale getirir.
Mantık Analizi Sondası
İki adet 8 kanallı ayırıcı sağlar ve test edilen cihaza bağlantıyı basitleştirir. Kare pinlerle bağlandığında, UT-M15 doğrudan 2,54 mm pinli 8X2 kare pin başlıklarına bağlanabilir. UT-M15, 101kO giriş empedansı ve yalnızca 9,0pF kapasitif yük ile mükemmel elektriksel özellikler sunar. UT-M15, tüm MSO3000 serisi karışık sinyal osiloskopları (MSO) ile standarttır. UPO3000 serisi osiloskoplar için isteğe bağlıdır.
MSO3000-LA Probu
MSO3000-LAS Ekranı
LA Mantık Analizörü
Paralel veriyolu, protokol kod çözme ve zamanlama ölçümleri için kullanılabilir.
Bode arsası
Döngü analizi için kullanılabilir. Pasif filtreler, amplifikatör devreleri ve anahtarlama modlu güç kaynakları için negatif geri besleme ağları dahil olmak üzere günümüzün çeşitli elektronik tasarımlarının frekans tepkisini (kazanç, faz ve frekans) karakterize etmek için sıklıkla kullanılan kritik bir ölçümdür.
MSO3000-Bode
MSO3000-AWG
AWG Fonksiyonu Keyfi Dalga Formu Üreticisi
Dahili çift kanallı fonksiyon rastgele dalga formu üreteci sinüs dalgası, kare dalga, rampa dalgası, darbe dalgası, rastgele dalga, gürültü ve DC çıkışı verebilir. Sinüs dalgasının maksimum frekans çıkışı 50MHz'dir.
Alan tetikleyicisi
Alan tetikleyicisi, çeşitli ara sıra oluşan ve karmaşık karakteristik sinyallerin yakalanmasını tamamlamak için mevcut temel tetikleyici, gelişmiş tetikleyici ve protokol tetikleyicisiyle birlikte kullanılabilir.
MSO3000-Alan Tetikleyicisi
MSO3000-Kod Çözme
Tam bellek donanım kod çözme
Kod çözme hızı büyük ölçüde iyileştirildi. 70Mpts derin depolama altında tam bellekli donanım kod çözme, kod çözme süresi on saniyeden milisaniyelere çıkarıldı, bu da gerçek zamanlı kod çözmeyi gerçekleştirir ve kullanıcının sorun teşhis verimliliğini büyük ölçüde artırır. Kaydedilen dalga formu ayrıca tam bellekli donanım gerçek zamanlı kod çözmeyi destekler.
Maksimum bellek derinliği 250Mpts'ye kadar
Osiloskop, dalga formunun genelini ve ayrıntılarını hesaba katarak daha geniş bir zaman aralığı içinde yüksek bir örnekleme oranını koruyabilir ve bu sayede anormal dalga formlarının yakalanma oranını büyük ölçüde iyileştirebilir.
MSO3000-Bellek
MSO3000-Yakalama
Ultra yüksek yakalama oranı
Yenilikçi dijital sinyal paralel işleme teknolojisini kullanarak, normal örneklemede 200.000 wfms/s ve Hızlı Edinme modunda 1.000.000 wfms/s'lik ultra yüksek yakalama hızına ulaşabilir. Ara sıra gelen sinyallerin verimli bir şekilde yakalanması.
XY modu :
XY modu imleç ölçümü, iki sinyal arasındaki faz farkını hızlı bir şekilde ölçebilir.
Zengin ölçüm fonksiyonları :
36 türe kadar otomatik parametre ölçümü. Dalga formlarını ölçerken çeşitli otomatik ölçüm parametreleri sağlar ve ölçüm verimliliğinizi büyük ölçüde artırır.
Yepyeni etkileşimli deneyim :
8 inç dokunmatik ekran tasarımı, tıklama, kaydırma, yakınlaştırma, düzenleme, sürükleme vb. gibi çeşitli hareket işlemlerini destekler. Ölçüm eylemini daha pürüzsüz ve daha rahat hale getirin ve kullanıcılar bunu daha hızlı bir şekilde öğrenebilir. Aynı zamanda, geleneksel düğme ve düğme çalışması hala korunur ve etkileşimli deneyim en üst düzeyde optimize edilir.
Zengin tetik fonksiyonu :
Gelişmiş tetikleyici ve veri yolu tetikleyici fonksiyonları sayesinde kullanıcıların ilgilendikleri sinyali doğru ve hızlı bir şekilde yakalamalarına ve görüntülemelerine yardımcı olabilir.
Özellik Şartname
Kapsam Türü MSO
Bant genişliği 350MHz
Kanallar 4 Kanal
Kapsam Örnek Oranı 2,5 GSa/s
Bellek Derinliği 250Mpt
Yenileme Hızı 200.000wfms/s
Dikey Ölçek @1MΩ 1mV/div ila 10V/div
# Otomatik Ölçümler 36
Dahil Edilen Otobüs Protokolleri Hiçbiri
İsteğe bağlı Veriyolu Protokolleri RS232 UART I2C SPI CAN CAN-FD LIN FlexRay
Mantık Pod'u Dahil İsteğe bağlı
Sinyal Üreteci Fonksiyonu Müsait değil
Frekans Ölçer 7 bitlik
Ekran Boyutu (inç) 8 inç
Dokunmatik ekran Evet
Ürün Boyutları (U x G x Y) 15 inç x 5 inç x 7 inç
Ürün Ağırlığı 10 kilo
Sertifikalar CE/cETLus/UKCA
Belgeler İngilizce indirme kılavuzu, çok dilli güvenlik kılavuzu, kalibrasyon raporu (COC)
Dahil Aksesuarlar Osiloskop probu (UT-P08A)*4
Standart Aksesuarlar Güç kablosu, USB2.0 baskı kablosu
