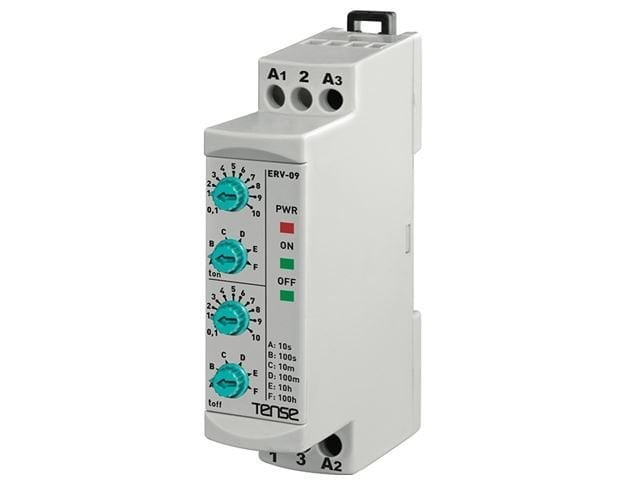

Tense ERV-09 Multifonksiyonlu Flaşör Zaman Rölesi

ERV-09 Tense, 1sn-100saat multifonksiyonlu ON/OFF ayarlanabilir zaman rölesi.

ERV-09 çok zamanlı flaşör rölesidir ve zamana bağlı kontrol gereken yerlerde (sanayi, konut, fabrika v.b.)kullanılmak üzere tasarlanmıştır.

6 farklı zaman kademesi (A=10s (10sn.), B=100s (100sn.), C=10m (10dk.), D=100m (100dk.), E=10h (10saat) ve F=100h (100saat)) bulunmaktadır.

Çalışma zamanı (ton)kademe ve (ton)zaman ayar düğmesi ile ayarlanır. Kademe ayar düğmeleri zaman ayar düğmelerinin maksimum(10) daki değerini gösterir.

Çalışma zamanına ait zaman ayar düğmesinin altında ton yazar. Bu düğmenin altındaki ise çalışma zamanına ait kademe ayar düğmesidir.

Bekleme zamanına ait zaman ayar düğmesinin altında toff yazar. Bu düğmenin altındaki ise bekleme zamanına ait kademe ayar düğmesidir.

Cihaza enerji verildiğinde açık(pwr) ledi yanar ve çalışma zamanını saymaya başlar.

Zaman sayarken on ledi yanıp söner, off ledi yanmaz. Bu aşamada 2(COM) ve 3(NO) nolu kontaklar kısa devredir ve 2(COM) ve 1(NC) nolu kontaklar açık devredir.

Çalışma zamanı dolduktan sonra cihaz bekleme zamanına geçer. Bekleme zamanını sayarken off ledi yanıp söner, on ledi söner.

Bu aşamada 2(COM) ve 1(NC) nolu kontaklar kısa devredir ve 2(COM) ve 3(NO) nolu kontaklar açık devredir.

Bekleme zamanı dolduktan sonra cihaz çalışma zamanına geçer ve bu zaman da dolduktan sonra bekleme zamanına geçer.

Cihaz enerjisi kesilene kadar bu şekilde flaşör modunda çalışır.

Teknik Özellikler :

Üretici : TENSE

Çalışma Gerilimi (Un) : 150V – 260V AC (A1-A2) / 24V AC/DC (A3-A2)

Çalışma Frekansı : 50/60Hz.

Çalışma Gücü : <4VA

Çalışma Sıcaklığı : 0ºC – 55ºC

On Zamanı : 0.1sn - 100saat

OFF Zamanı : 0.1sn - 100saat

Gösterge : On ledi ve Out ledi

Bağlantı Şekli : Terminal bağlantı

Kontak : 5A/250V AC

Kablo Çapı : 2.5mm²

Ağırlık : <105gr.

Montaj : Pano içine dikey yada klemens rayına montaj

Koruma Sınıfı : IP20
