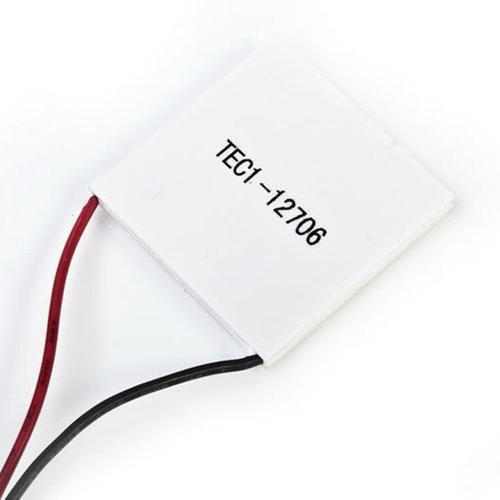

TEC1-12706 Termoelektrik Soğutucu - Peltier Modülü
TEC1-12706 Termoelektrik Soğutucu - Peltier Modülü
Uygun ısı emici ve güç kaynağı ile birleştiğinde, TEC1 Peltier Modülleri aşağıdaki uygulamalar için uygundur.
Sıvı Bileşen Soğutma - Performans PC uygulamaları için ideal olan TEC1 Peltier Modülleri, CPU'ları ve GPU'ları 12v PSU rayları ve optimize CPU soğutucuları ile birlikte kullanıldığında aşırı sıcaklıklara soğutmak için kullanılabilir.
Yiyecek ve İçecek Soğutma - Hassas sıcaklık yönetimi, hassas soğutma (veya ısıtma) gerektiren, sıcaklığa duyarlı gıda ve içecek soğutma uygulamalarında kullanımına izin verir.
Ticari Taşınabilir Soğutma - Ticari ulaşımda kullanım için onaylanan TEC1 Peltier Modülleri, 68˚C'ye kadar DTmax sıcaklıklarını yönetmek için uygulanabilir.
Sıcaklık Stabilizasyonu - Hassas bir Peltier kontrol modülü ile eşleştirildiğinde uçucu sıcaklıkları kolaylıkla ve üstün enerji verimliliği ile dengeler.
Hassas Sıcaklık Kontrolü - Araştırma laboratuvarları, üniversiteler veya 68˚C'ye kadar olan hassas sıcaklık kontrolü durumları için TEC1 Peltier eşsiz ısı kontrolü sağlar.
Tıbbi ve Fotonik Sistemler - TEC1 Peltier Modülleri, binlerce tıbbi ve fotonik sistem uygulamalarına güvenle kullanılabilir; aşırı sıcaklık farklarında dahi, birinci hassas sıcaklık kontrolü sunar.
TEC1-12706 Termoelektrik Soğutucu - Peltier Modülü Teknik Özellikler
Çip: TEC1-12706 Peltier
Dış boyut: 40 * 40 * 3,75 mm
Dahili direnç değeri: 2.1 ~ 2.4 Ω (23 + / - 1 ℃, ortam sıcaklığı 1 KHZ Ac testi)
En büyük sıcaklık farkı: delta Tmax (Qc = 0) 67 ℃ değerinden fazla.
Çalışma akımı: Imax = 4.3-4.6 A anma (12 v)
Anma gerilimi: 12 v başlangıç akımı (Vmax: 15 v 5,8 A)
Soğutma gücü: Qcmax 60-72 w
Çalışma koşulları: sıcaklık aralığı ve 55 ℃ ~ 80 ℃ (yüksek çevresel sıcaklık düşüşü soğutma verimliliğini doğrudan etkiler)
TEC1-12706 TERMOELEKTRİK SOĞUTUCU - PELTİER MODÜLÜ Hakkında Kısa Bilgi
Peltier (Termoelektrik Soğutucu) Destekli Soğutma Sistemleri
Peltier ; uçlarına DC gerilim uygulandığında iki yüzü arasında ısı transferi yapan yarı iletken termoelektrik bir elemandır. Bu nedenle elektirik akımı uygulandığında bir yüzü soğurken diğer yüzü ısınır. Bu özelliği nedeniyle genellikle soğutucu olarak kullanılır. Arabalarımızda kullandığımız buzdolaplarının çoğu peltierler aracılığı ile soğutulur.
Uygun koşullarda kullanılan bir peltierin sıcak yüzü ile soğuk yüzü arasında yaklaşık 50-60c sıcaklık farkı vardır. Dolayısıyla peltier ile çok düşük sıcaklıklara ulaşmak istiyorsak sıcak yüzeyi, çok iyi soğutmak zorundayız. Aksi halde peltier yanar.
Peltierlerin soğutma performansı Watt ile ölçülür ve peltier destekli bir soğutma sisteminden verim alabilmek için kullanılan peltierin gücünün, işlemcinin güç tüketiminden daha yüksek olması veya en kötü ihtimal aynı olması gerekir. Dolayısıyla güncel bir sistemi peltier ile soğutmak için en iyi ihtimalle 135-150watt’lık bir peltiere ihtiyaç vardır. Peltierler güçü; çektiği elektrik akımının şiddeti (Amper) ile çalıştığı elektrik geriliminin (Volt) çarpımına eşittir. Örneğin 48Watt’lık bir peltier W=V*I formülünden hareketle 12Volt, 4 Amper’dir. Bilgisayarlarımızdaki PSU’lar en fazla 12Volt gerilim verdiği için güçlü bir peltier almak istediğimizde, çektiği akım şiddetinin yüksek olmasına dikkat etmeliyiz. Aksi halde ya o peltieri gerçek gücünden daha düşük bir güçte kullanmalıyız ya da harici bir adaptör almalıyız.
