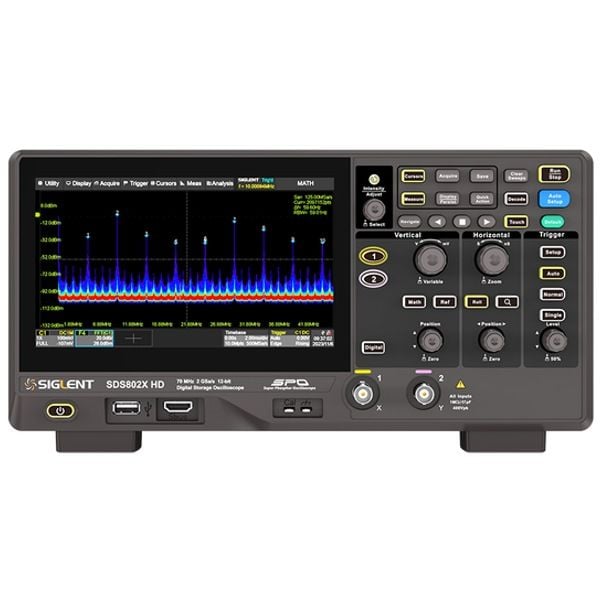

SIGLENT'in yeni SDS812X HD serisi yüksek çözünürlüklü dijital depolama osiloskopu, 2 GSa/s, 12-bit Analog-Dijital Dönüştürücüler ve mükemmel gürültü tabanı performansına sahip ön uçlara dayanmaktadır. 100MHz bant genişliği ve 50 Mpts'lik maksimum kayıt uzunluğu ile 2 analog kanal + 16 dijital kanal karışık sinyal analiz yeteneğine sahiptir.
Siglent SDS 812X HD Osiloskop, 120.000 wfm/s'ye kadar maksimum dalga formu yakalama oranına sahip Siglent'in SPO teknolojisini kullanır (normal mod, Sıra modunda 500.000 wfm/s'ye kadar), 256 seviyeli yoğunluk derecelendirme görüntüleme işlevi ve bir renk sıcaklığı görüntüleme modu. Ayrıca yüksek hassasiyet ve düşük titreme ile yenilikçi bir dijital tetikleme sistemi kullanır. Tetikleme sistemi, seri veri yolu tetiklemesi dahil olmak üzere birden fazla güçlü tetikleme modunu destekler.
Geçmiş dalga formu kaydı, Arama ve Gezinme işlevleri, Maske Testi, Bode Grafiği, Güç Analizi gibi araçlar ve genişletilmiş dalga formu kayıtlarının yakalanmasına, depolanmasına ve analiz edilmesine olanak tanır.
Etkileyici bir dizi ölçüm ve matematik yeteneği, 25 MHz rastgele dalga formu üreteci seçenekleri ve seri kod çözme de SDS812X HD'nin özelliklerindendir.
7'' ekran kapasitif dokunmatik ekran, kullanıcı dostu UI tasarımının eklenmesiyle çoklu dokunmatik hareketleri destekler, çalışma verimliliğini büyük ölçüde artırabilir. Ayrıca fare kontrolünü ve LAN üzerinden uzaktan web kontrolünü destekler.
SDS800X HD, USB AWG modülünü kontrol edebilir veya bağımsız bir SIGLENT SDG cihazını kontrol edebilir, bir cihazın genliğini ve faz frekans tepkisini tarayabilir ve verileri bir Bode Grafiği olarak görüntüleyebilir. Ayrıca Güç Kaynağı Kontrol Döngüsü Tepkisini (PSRR) doğru bir şekilde ölçmek için bir Değişken Seviye Modu da vardır.
İleri Matematik Fonksiyonu
Geleneksel (+, -, X, /) işlemlerine ek olarak, FFT, integral, diferansiyel, karekök ve daha fazlası desteklenir. Daha karmaşık işlemler için Formül Düzenleyici mevcuttur. 4 matematik izi mevcuttur.
Siglent SDS-812 HD Temel Özellikler:
12-bit Yüksek Çözünürlük
2 GSa/s'ye kadar örnekleme hızına sahip 12 bit Analog-Dijital Dönüştürücüler
200 MHz bant genişliğinde 70 μVrms gürültü tabanına sahip ön uçlar
2/4 analog kanal, 100 MHz'e kadar bant genişliği
SPO teknolojisi
Dalga formu yakalama hızı 80.000 wfm/s'ye (normal mod) ve 500.000 wfm/s'ye (sekans modu) kadar
256 seviyeli yoğunluk derecelendirmesi ve renk sıcaklığı görüntüleme modlarını destekler.
50 Mpts'ye kadar kayıt uzunluğu
Dijital tetik sistemi
Akıllı tetikleyici: Kenar, Eğim, Darbe genişliği, Pencere, Kısa, Aralık, Düşüş, Desen, Video (HDTV desteklenir), Nitelikli, N'inci kenar, Gecikme, Kurulum/Bekleme süresi.
Seri veri yolu tetikleme ve kod çözücü, I2C, SPI, UART, CAN, LIN protokollerini destekler.
Segmentli edinim (Sıra) modu, kullanıcı tarafından belirlenen tetikleme koşullarına göre maksimum kayıt uzunluğunu birden fazla segmente (80.000'e kadar) böler ve segmentler arasında nitelikli olayı yakalamak için çok küçük bir ölü zaman bırakır.
Geçmiş dalga formu kayıt (History) fonksiyonu ile maksimum kayıt altına alınabilecek dalga formu uzunluğu 80.000 karedir.
50'den fazla parametrede otomatik ölçümler, histogram, izleme, trend, Gating ölçümü ve Matematik, Geçmiş ve Ref'te ölçümlerle istatistikleri destekler.
4 Matematik izi (2 Mpts FFT, toplama, çıkarma, çarpma, bölme, integral, diferansiyel, karekök vb.), formül düzenleyiciyi destekler.
Arama, Gezinme, Sayaç, Bode çizimi ve Güç Analizi gibi bol miktarda veri analizi işlevi
Kullanıcı tanımlı maskeler oluşturmak için Maske Düzenleyici aracıyla Yüksek Hızlı donanım tabanlı Maske Testi işlevi
16 dijital kanal (isteğe bağlı)
25 MHz dalga formu üreteci (isteğe bağlı)
1024*600 çözünürlüğe sahip 7” TFT-LCD ekran; Kapasitif dokunmatik ekran, çoklu dokunmatik hareketleri destekler.
Arayüzler şunları içerir: USB Ana Bilgisayarları, USB Aygıtı (USBTMC), LAN (VXI-11/Telnet/Soket), Geçti/Geçmedi, Tetikleyici Çıkışı
Dahili web sunucusu, bir web tarayıcısı kullanarak LAN portu üzerinden uzaktan kontrolü destekler. SCPI uzaktan kontrol komutlarını destekler. Harici fare ve klavyeyi destekler. NTP'yi destekler.
Siglent SDS-812X HD Dijital Osiloskop Teknik Özellikler:
Analog kanallar : 2 Kanal
Bant genişliği : 100 MHz
Dikey çözünürlük : 12 bit
Örnekleme hızı (Maks.) : Tek kanal modu: 2 GSa/s, İki kanal modu: 1 GSa/s,
Bellek derinliği (Maks.) : Tek kanal modu: 50 Mpts/ch, İki kanal modu: 25 Mpts/ch,
Dalga formu yakalama oranı (Maks.) : Normal mod: 80.000 wfm/s; Sıralı mod: 500.000 wfm/s
Tetikleyici türü : Kenar, Eğim, Darbe genişliği, Pencere, Kısa, Aralık, Bırakma, Desen, Video, Nitelikli, N'inci kenar, Gecikme, Kurulum/Bekleme süresi, Seri
Seri tetikleme ve kod çözme : (Standart) I2C, SPI, UART, CAN, LIN
Ölçüm : 50'den fazla parametre, istatistik, histogram, trend ve izleme desteklenir
Matematik : 4 iz 2 Mpts FFT, Filtre, +, -, x, ÷, ∫dt, d/dt, √, Kimlik, Olumsuzluk, Mutlak, İşaret, ex, 10x, ln, lg, Enterpolasyon, MaxHold, MinHold, ERES, Ortalama. Formül düzenleyiciyi destekler
Veri analizi : Arama, Gezinme, Geçmiş, Maske Testi, Sayaç, Bode grafiği ve Güç Analizi
Dijital kanal (isteğe bağlı) : 16 kanal; maksimum örnekleme hızı 1 GSa/s'ye kadar; kayıt uzunluğu 10 Mpts'ye kadar
USB AWG modülü (isteğe bağlı) : Tek kanal, 25 MHz, 125 MHz örnekleme hızı, 16 kpts dalga boyu, izole çıkış
G/Ç USB 2.0 Host x2, USB 2.0 Aygıtı, 10 M / 100 M LAN, Yardımcı çıkış (TRIG OUT, PASS/FAIL), SBUS (Siglent MSO)
Sonda (Standart) : Her kanal için pasif prob PB470
Görüntülemek : 7 TFT-LCD kapasitif dokunmatik ekran (1024*600)
Boyutlar : 312x151x132,6 mm
Ağırlık : 2,6 kilo
Standart Aksesuarlar:
1 x USB kablosu
1 x Hızlı başlangıç
2 x Pasif prob (100 MHz) PP510
1 x Kalibrasyon sertifikası
1 x Güç kablosu
