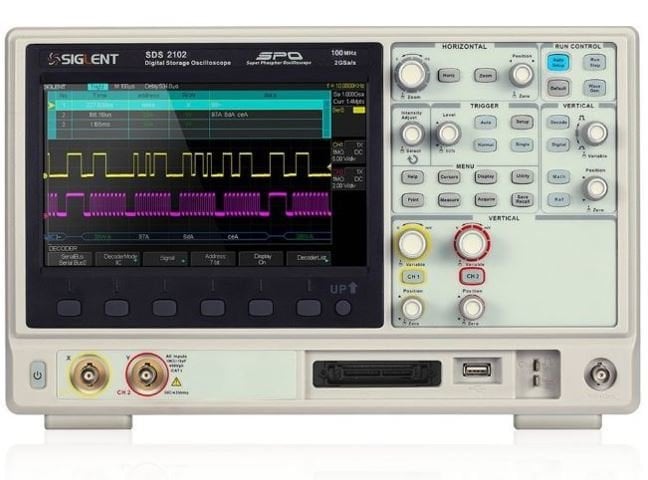

Siglent SDS2102 100 MHz 2 Kanallı Dijital Osiloskop

Siglent SDS2102, çok yüksek kaliteli iki kanallı dijital depolamalı bir osiloskoptur. 2 GSa / s'ye kadar gerçek zamanlı örnekleme hızına ve 100 MHz bant genişliğine sahiptir.

Siglent SDS2000 Serisi Osiloskoplar, yenilikçi SPO teknolojisi, güçlü dijit tetikleme işlevi, seri kod çözme işlevi ve mantık analizörü ile müşterilerin uygulamalarını karşılamak için gelişmiş bir teknoloji kullanır ve yüksek performanslı dijital osiloskoplardır.

Bu yüksek performans standardı yalnızca gerçek zamanlı anlık sinyallerin yakalanmasını sağlamakla kalmaz, aynı zamanda tekrarlanan sinyallerin ayrıntılarını da gözlemler.

SDS2102, 110.000 wfms / s'ye kadar yenileme hızına sahiptir ve kullanıcıların anlık sinyalleri ve anormal sinyalleri daha hızlı yakalamasını sağlar. Ayrıca, dalga biçimi yakalama yeteneğini geliştirmeye ve devre hata ayıklama kursunu hızlandırmaya yardımcı olur.

Siglent osiloskoplarının kalitesi Agilent ve Tektronix osiloskopları ile karşılaştırılabilir.

Özellikle büyük TFT renkli ekranların okunması çok kolaydır. Bilgiyi görüntülemek veya maskelemek için akıllı bir sistem sayesinde, sinyalleri görüntülemek için her zaman mümkün olan en geniş alan mevcuttur.

Sinyal eğrileri, FFT ekranı ve diğer işlevler ekranda aynı anda gösterilebilir.

Çift kanallı ve 100 MHz'e kadar bant genişliğine sahip yüksek kaliteli dijital osiloskop

Tam renkli 8 "TFT-LCD ekran

110000wfs / s'ye varan yüksek dalga formu yakalama oranı

20Mpts'a kadar bellek derinliği

256 yoğunluk derecelendirmesini destekler

Daha düşük tetik titreşimi ve daha yüksek genel kararlılığa sahip donanım tabanlı dijital tetik sistemi

2GSa / s'ye kadar örnekleme hızı

Akıllı tetikleme fonksiyonları: Pencere, Runt, Aralık, DropOut, Desen

Seri kod çözme / tetikleme fonksiyonları (I²C, SPI, UART / RS232, CAN, LIN)

HDTV video tetikleme işlevini destekler

Donanım tabanlı yakınlaştırma işlevi ve yüksek hızlı PASS /

Sinyal Kod Çözücü Seçeneği (yazılım seçeneği)

Sinyal kod çözücü ve tetikleme seçeneği ile seri protokol olayları kolaylıkla izole edilebilir ve analiz edilebilir. Kodu çözülen ayrıntılar, sezgisel, renk kodlu bir kaplama ile doğrudan dalga formu üzerinde gösterilir.

MSO İşlevi (yazılım seçeneği ve donanım modülü)

MSO yazılım seçeneği (SDS-2000-8LA) ve Logic Analyzer donanım modülü (SPL1008) kombinasyonu, SDS2000 serisi cihazlara ek bir 8 bit mantık analizörü ekler.

Yerleşik Keyfi Dalga Biçimi Oluşturucu (yazılım seçeneği)

SDS2000, dahili 1 kanallı keyfi dalga formu üretecine sahiptir. 25 MHz (sinüs) frekans, 125 MSa / s örnekleme hızı ve 14 bit dikey çözünürlük. Sinüs, kare / darbe, rampa, gürültü, kardiyak, gaus darbesi ve üstel işlevler gibi standart çıkış işlevlerini ve maksimum 16 kpts uzunluğa sahip keyfi dalga biçimlerini destekler.

Derin Bellek (28 Mpts)

Siglent SDS2000 osiloskopları 28 milyona kadar ölçüm noktası saklayabilir. Daha fazla ayrıntı elde etmek ve ölçüm noktalarında gezinmek için yakalanan dalga formlarının seçilen bir bölümünü yakınlaştırabilirsiniz. 2 GSa / S, 28 Mpts mimarisi, hızlı bir geçişi veya uzun bir edinimi yakalama yeteneği sağlar.

Sıralı Sinyal Toplama

Sıra aynı zamanda örnekleme işlemi sırasında dalga biçimini göstermeyen bir tür edinim modudur. Dalga formu yakalama oranını iyileştirir ve maksimum yakalama hızı 300.000 wfs / s'den fazladır. Böylece küçük olasılık olayını etkili bir şekilde yakalayabilir.

Yenilikçi DPT teknolojisi

"Süper Fosfor" Osiloskopu (SPO) ve çok seviyeli yoğunluk derecelendirme ekranı ile, çok sayıda ölçüm değerine sahip kapsamlı sinyal özellikleri de tamamen görüntülenebilir. Bir renkli görüntüleme seçeneği, yoğunluk derecelendirmesini bir renk sıcaklığı görüntüsüne dönüştürür. Bir dalga formu ne kadar sık ​​görünürse, renk o kadar sıcaktır.

Dijital Tetik İşlevi

Donanım teknolojisine dayanan SDS2000 serisi, yüksek tetikleme hassasiyeti, düşük tetik titreşimi ile dijital tetikleme sistemini gerçekleştirdi ve HDTV video tetikleme, seri tetikleme işlevi, pencere, aralık, runt, bırakma ve desen tetikleme gibi akıllı tetikleme işlevini destekler.

Gelişmiş Matematik İşlevleri

SDS2000 serisi çeşitli matematik işlemlerini (toplama, çıkarma, çarpma, bölme), FFT (Fourier dönüşümü) işlemini ve matematik işlevi işlemini (diferansiyel, integral, karekök) destekler.

Maskeli Geçme / Başarısızlık Testleri

Bir dalga formunun belirli bir parametre setine uygunluğunu doğrulamanın bir yolu, geçti / kaldı testini kullanmaktır. Başarılı / başarısız, osiloskop ekranının seçilen parametrelere uymak için dalga formunun kalması gereken bir bölgesini tanımlar. Maskeye uygunluk, ekranda nokta nokta doğrulanır. Özellikler: Kullanıcı tanımlı maskeler, Başarılı / Başarısız sayıları, Başarısız Olduğunda Durdur, Başarısız Alarmı

İstatistiklerle otomatik ölçümler

Osiloskop, yükselme ve düşme süresi, genlik, darbe genişliği, görev döngüsü ve çok daha fazlası gibi beş adede kadar parametreyi aynı anda ölçer ve her parametre için istatistikleri gösterir (akım, ortalama, min, maks ve diğer değerler).

Teknik Özellikler:

Görüntüle : 20,32 cm (8 ") WVGA-Renkli-LCD

çözüm : 800 × 480 Piksel

Arayüz :

Ie USB çubukları için USB sunucusu

PC bağlantısı için USB Cihazı veya USB Pict-Bridge yazıcı arayüzü

Ağ bağlantısı için LAN (VIX-II)

İsteğe bağlı USB-GPIB Modülünü kullanan GPIB (IEE-488, Genel Amaçlı Arayüz Veriyolu)

Tetikleyici ve Başarılı / Başarısız çıktı

Boyut (G × Y × D) : 35,2 cm × 22,4 cm × 11,2 cm / 13,8 "× 8,8" × 4,4 "

Ağırlık : 3,4 kg / 7,5 lbs

Desteklenen işletim sistemleri :

Windows XP (32Bit + 64Bit)

Windows Vista (32Bit + 64Bit)

Windows 7 (32Bit + 64Bit)

Osiloskop Fonksiyonları

Kanallar : 2

Gerçek zamanlı örnekleme oranı : 2 GSa / s'ye kadar gerçek zamanlı (1 Kanal)

Bant genişliği : 100 MHz

Örnekleme Modu : Normal, Ortalama, Tepe Algılama, Yüksek Çözünürlük

Matematik : +, -, *, /, FFT, d / dt, ∫dt, √

FFT pencereleri : Dikdörtgen, Hanning, Hamming, Blackman

Sinyal Veriyolu Kod Çözme (isteğe bağlı) : RS232 / UART, I²C, SPI, CAN, LIN

Sinyal

Giriş : DC / AC bağlama, CAT I 400 Vrms

Gerçek zamanlı örnekleme oranı : 2 GSa / s'ye kadar gerçek zamanlı (1 Kanal)

Zaman tabanı : 1 ns / böl ila 50 s / böl

Hafıza : 28 Mpts (1 Kanal)

Giriş Empedansı : (1 MΩ ±% 2) || (20 pF ± 4 pF) veya 50 Ω ±% 2 (değiştirilebilir)

Dikey

Analog dijital dönüştürücü (A / D) : 8 bit

Hassasiyet aralığı (V / div) : 2 mV / böl ila 10 V / böl

Ofset aralığı : 2 mV / böl ila 10 V / böl

Tetikleyici : Kanal, Dahili

Sinyal sistemi ve hat / alan frekansı (Video tetikleme modu) : NTSC, PAL / Secam, 720p / 50, 720p / 60, 1080p / 50, 1080p / 60, 1080i / 50, 1080i / 60, Özel

Tetikleme işlevleri : Kenar, Darbe, Eğim, Video, Desen, Pencere, Aralık, Runt, DropOut, RS232 / UART (seçenek), I²C (seçenek), SPI (seçenek), CAN (seçenek), LIN (seçenek)

Ölçüm

İmleç ölçümü : Manuel ve İzleme Ölçümü modları

Otomatik ölçüm : Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROV, FOV, RPRE, FPRE, Rise time, Fall time, Freq, Period, + Wid, - Wid, + Dut, - Dut, BWid, Faz, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
