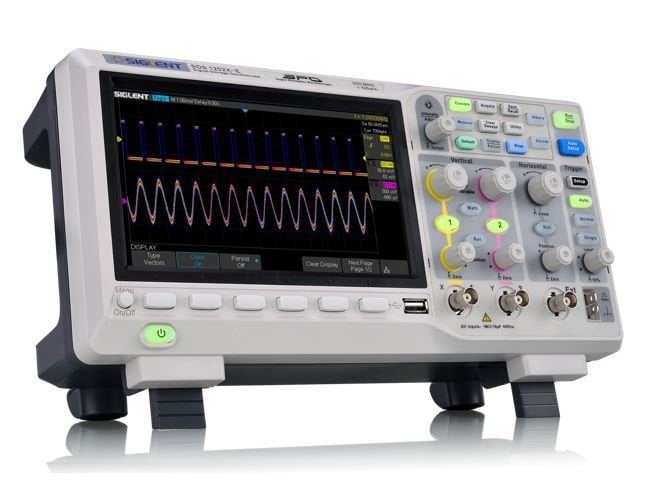

Siglent SDS1202X-E 200MHz Çift Kanal Dijital Osiloskop

SIGLENT'in yeni SDS1202X-E Süper Fosfor Osiloskopunun 200 MHz bant genişliği ve 2 analog kanalı vardır.

Maksimum örnekleme hızı 1 GSa / s ve standart kayıt uzunluğu 14 Mpts'dir.

Kullanım kolaylığı için, en çok kullanılan işlevlere kullanıcı dostu ön panel tasarımı ile erişilebilir.

Siglent SDS1202X-E   mükemmel sinyal doğruluğu ve performans sağlar DPT (Süper Fosfor Osiloskop) teknolojisinin yeni nesil kullanmaktadır.

Sistem gürültüsü de sektördeki benzer ürünlerden daha düşüktür.

Minimum 500 uV / div dikey giriş aralığı, yüksek hassasiyetli ve düşük titreşimli yenilikçi bir dijital tetik sistemi ve 400.000 kare / sn dalga biçimi yakalama oranı (sekans modu) ile birlikte gelir.

SDS1202X-E aynı zamanda bir 256 seviye yoğunluğu derecelendirme görüntüleme fonksiyonu ve bu sınıftaki diğer modellerinde bulunan bir renk sıcaklığı görüntü modu kullanılmaktadır.

SIGLENT'in en yeni osiloskopları, seri veri yolu tetiklemesi de dahil olmak üzere birçok güçlü tetikleme modunu destekler.

Seri kod çözme ücretsizdir ve IIC, SPI, UART, CAN ve LIN'i içerir. Geçmiş dalga formu kaydı ve ardışık tetikleme, genişletilmiş dalga formu kaydı ve analizini mümkün kılar.

Bir başka güçlü ek, SDS1202X-E'ye sinyal spektrumlarını gözlemlerken çok yüksek frekans çözünürlüğü veren yeni 1 Mpt FFT matematik fonksiyonudur.

Yeni tasarım ayrıca ölçümleri hızlı ve doğru bir şekilde sağlayan bir donanım ortak işlemcisi de içeriyor.

SIGLENT'in yeni SDS1202X-E'nin özellikleri ve performansı, bu fiyat sınıfının başka hiçbir yerinde eşleştirilemez.

Ana Özellikler

Akıllı tetik: Kenar, Eğim, Darbe Genişliği, Pencere, Runt, Aralık, Zaman Aşımı (Bırakma) ve Desen

Ücretsiz Seri veri yolu tetikleme ve kod çözme: IIC, SPI, UART, RS232, CAN ve LIN

Video HDTV'yi tetikler ve destekler

Düşük arka plan gürültüsü ve 500 μV / div - 10 V / div voltaj ölçekleri

10 tür tek tuşlu kısayol, Otomatik Kurulum, Varsayılan, İmleçler, Ölçü, Rulo, Geçmiş, Ekran / Kalıcı, Net Süpürme, Yakınlaştırma ve Yazdırmayı destekler

Nitelikli olayı yakalamak için kullanıcı tarafından ayarlanan tetikleme koşullarına göre maksimum kayıt uzunluğunu birden çok segmente (80.000'e kadar) bölen bölümlenmiş edinim (Sekans) modu.

Geçmiş dalga formu kaydı (Geçmiş) işlevi, kaydedilen maksimum dalga formu uzunluğu 80.000 karedir

38 parametrede otomatik ölçüm fonksiyonu, İstatistik, Kapı ölçümü, Matematik ölçümü, Geçmiş ölçümü ve Ref ölçümünü destekler

1 Mpts FFT

Gerçek ölçüm ve matematik 14 Mpt belleğin tümünü kullanabilir

Ön ayar tuşu kullanıcı ayarları veya fabrika "varsayılanları" için özelleştirilebilir

Güvenlik Silme modu

Yüksek hızlı donanım tabanlı Başarılı / Başarısız fonksiyonu

800 * 480 çözünürlüğe sahip büyük 7 inç TFT-LCD ekran

Çoklu arayüz tipleri: USB Ana Bilgisayar, USB Cihazı (USB-TMC), LAN (VXI-11), Başarılı / Başarısız, Tetikleyici

SCPI uzaktan kumanda komutlarını destekler

Çok dilli ekran ve yerleşik yardım

Yazılımsız izleme için tarayıcı kontrolü / yerleşik web sayfası (yalnızca 4 kanallı modeller)

Bode çizim fonksiyonu harici jeneratörü kontrol eder (SIGLENT SDG veya SAG jeneratörleri, sadece 4 kanallı modeller)

Bant genişliği : 200 MHz

Kanallar : 2CH + 1EXT

Gerçek zamanlı örnekleme oranı : 1 GSa / s

Bellek derinliği : 7 Mpts / CH (Çift Kanal); 14 Mpts / CH (Tek Kanallı)

Dalga Formu Yakalama Hızı (Maks.) : 100.000 wfm / s (normal mod); 400.000 wfm / s (sıra modu)

Seri Tetikleyici (Standart) : IIC, SPI, UART / RS232, CAN, LIN

Kod Çözme Türü (Standart) : IIC, SPI, UART / RS232, CAN, LIN

Tetikleyici Türü : Kenar, Eğim, Darbe Genişliği, Pencere, Runt, Aralık, Bırakma, Desen, Video

Prob (Std) : 2 adet pasif prob PP215

Görüntüle : 7 inç TFT-LCD (800x480)

Ağırlık : Ambalajsız 2,5 kg; 3,5 kg'lık pakette
