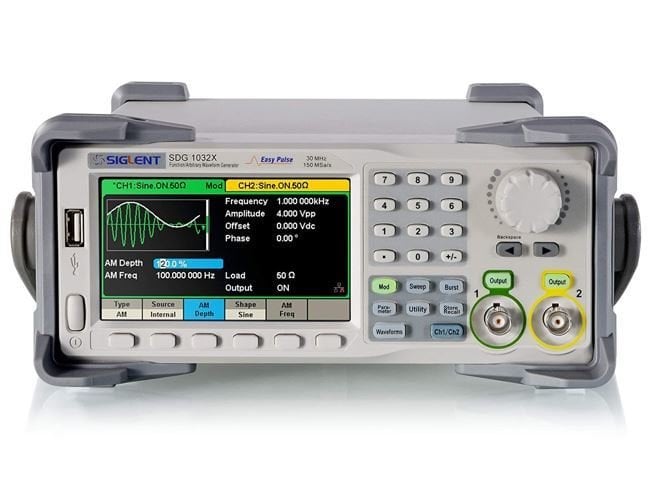

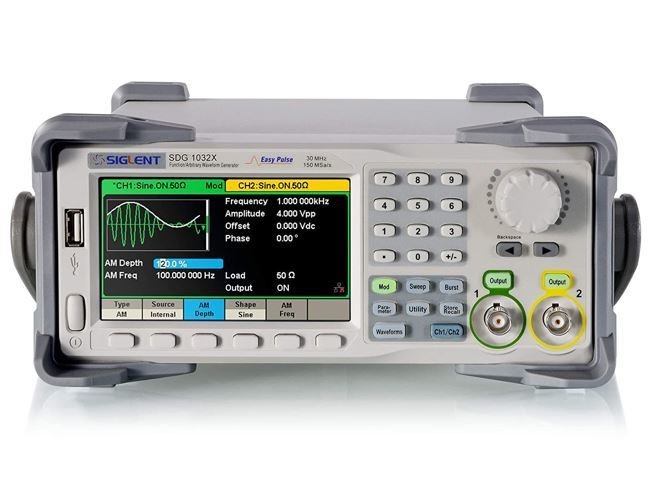

Siglent SDG1032X 30MHz Fonksiyon Dalga Biçimi Jeneratörü

SIGLENT'in SDG1032X'i , 30 MHz maksimum bant genişliği, 150 MSa / s örnekleme hızı ve 14 bit dikey çözünürlüğü içeren özelliklere sahip çift kanallı bir fonksiyon / keyfi dalga formu üretecidir. Tescilli EasyPulse tekniği, puls dalga formları oluştururken geleneksel DDS jeneratörlerinde bulunan zayıflıkları çözmeye yardımcı olur ve özel kare jeneratör, düşük titreşimli frekansta 60 MHz'e kadar kare dalga formları oluşturabilir.

Bu avantajlarla SDG1032X, kullanıcılara çeşitli yüksek doğrulukta / düşük titreşim sinyalleri sunarken, çok çeşitli karmaşık ve çeşitli uygulamaların artan gereksinimlerini karşılar.

En son aygıt yazılımı revizyonu, yenilikçi TrueArb teknolojisini SDG1000X serisine ekleyen ÜCRETSİZ bir yükseltme içerir. TrueArb, geleneksel DDS jeneratörlerinde bulunan titreşimi ve bozulmayı azaltır ve SDG1000X serisine daha da fazla değer katar

Ana Özellikler:

30 MHz bant genişliğine ve 20 Vpp'ye kadar genliğe sahip çift kanallı

150 MSa / s örnekleme hızı, 14 bit dikey çözünürlük ve 16 kpts dalga biçimi uzunluğu

Daha düşük titreşimli Darbe dalga biçimleri üretebilen yenilikçi EasyPulse teknolojisi, darbe genişliği ve yükselme / düşme süreleri ayarlamasında geniş bir aralık ve son derece yüksek hassasiyet sağlar

Kare dalga fonksiyonu için özel devre, 300 ps + 0.05 ppm'den daha az gecikme ile 60 MHz'e kadar Kare dalgalar üretebilir

Çok sayıda analog ve dijital modülasyon türü: AM, DSB-AM, FM, PM, FSK, ASK, PSK ve PWM

Süpürme ve Seri Çekim işlevleri

Harmonik Üreteci işlevi

Dalga Biçimi Birleştirme işlevi

Yüksek hassasiyetli Frekans Sayacı

Standart arayüzler: USB Host, USB Device (USBTMC), LAN (VXI- 11)

İsteğe bağlı arayüz: GPIB

4,3 inç TFT-LCD ekran

Teknik Özellikler:

Bant genişliği : 30 MHz

Örnekleme oranı : 150 MSa / saniye

Dikey çözünürlük: 14 bit

Dalga Formu Uzunluğu : 16 kpts

Num. kanalları : 2

Maks. Alan sayısı genlik : ± 10 V

Görüntüle : 4,3 ”ekran, 480 x 272 x RGB

Arayüz :

Standart: USB Ana Bilgisayar, USB Aygıtı, LAN

İsteğe Bağlı: GPIB (USB-GPIB adaptörü)

TrueArb Teknoloji Mimarisi

SIGLENT'in TrueArb teknolojisi ile, jeneratör DDS teknolojisinin avantajlarını korurken, DDS titremesi ve distorsiyonunun ciddi zayıflıklarının üstesinden gelir. TrueArb teknolojisi noktadan noktaya gelişigüzel dalga formu ürettiğinden, her veri noktası bellekte depolanan çıkış sinyalini oluşturmak için kullanılır. Tarih noktaları kaçırılmayacak veya tekrarlanmayacaktır ve rastgele dalga formları çok düşük titreşime (<150ps) sahiptir.

Yüksek performanslı özdeş çift çıkış kanalları

Yüksek frekanslarda büyük sinyaller verebilir. çift ​​kanallı, 20 Vpp genliği 10 MHz'e kadar garanti edilebilir.

Yenilikçi EasyPulse Teknolojisi

Bir Darbe dalga biçimi ortak bir DDS üreteci tarafından üretildiğinde, örnekleme hızı çıkış frekansının tamsayı ile ilişkili bir katı değilse bir saat titreşimi olacaktır. SDG1000X EasyPulse teknolojisi, DDS tasarımlarındaki bu zayıflığın üstesinden başarıyla gelir ve düşük titreşimli Darbe dalga formlarının üretilmesine yardımcı olur.

Yenilikçi TrueArb Teknolojisi

Rasgele dalga biçimleri için TrueArb, yalnızca geleneksel DDS'nin tüm avantajlarına sahip olmakla kalmaz, aynı zamanda DDS'nin ciddi titreşim ve distorsiyona neden olma olasılığını da ortadan kaldırır.

Tescilli EasyPulse ve TrueArb tekniği darbesi dalga şekillerini oluştururken geleneksel DDS jeneratörler zayıflığını çözmek için yardımcı olur, ve özel kare jeneratör düşük titreşim ile frekansı 30 MHz kare dalga şekilleri kadar üretme yeteneğine sahiptir.

Bu avantajlarla SDG1032X, kullanıcılara çeşitli yüksek doğrulukta / düşük titreşim sinyalleri sağlarken, çok çeşitli karmaşık ve çeşitli uygulamaların artan gereksinimlerini karşılar.
