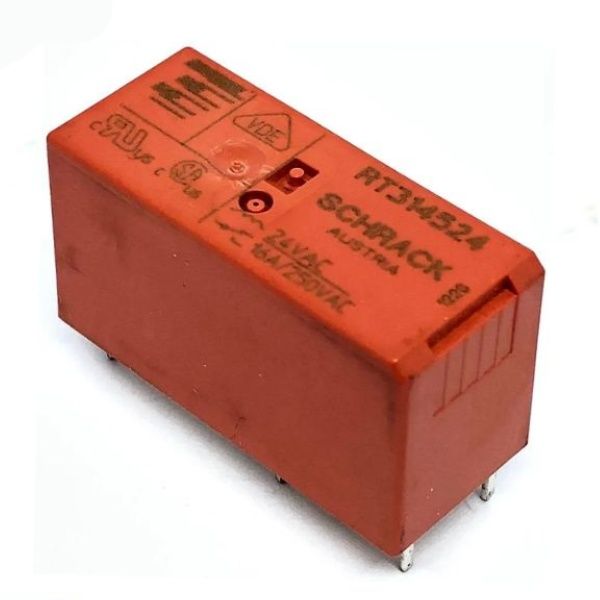

Schrack RT314524 24VAC 16A 8 Pin Pcb Röle

TE Connectivity'nin (SCHRACK) Power PCB Relay RT1 serisi, genel amaçlı uygulamalar için kullanılan delikli PCB röleleridir. Bu röleler kazan kontrolü, zamanlayıcılar, garaj kapısı kontrolü, POS otomasyonu ve arayüz modüllerinde sıklıkla kullanılır.

Üretici firma : TE (SCHRACK)

Röle Tipi : Röle Genel

Bobin Gerilimi: 24VAC

Röle kontak formu: 1 form C (SPDT-NO, NC)

Mevcut kontak derecesi: 16A

Kontak Sonlandırma: Lehim Pimi

Montaj tipi  : THT Delikten

Anahtarlama voltajı: 250VAC

Bobin Sonlandırma: Lehim Pimi

Bobin Tipi: Kilitlemesiz

Bobin Direnci: 350 Ohm

Kontak malzemesi: Nikel Gümüş (AgNi)

Seri: RT1

Uzunluk: 29mm

Genişlik: 12,7 mm

Yükseklik: 15,7 mm

Röle üzerinden akım geçtiği zaman çalışan elektromanyetik bir devre elemanıdır. Röleler küçük değerli bir akım ile yüksek güçlü bir alıcıyı anahtarlayabilmek için kullanılır. Röleler, tek bir elemanda birden fazla anahtar kontağına sahip olabilir ve böylelikle birden fazla yükü aynı anda açıp kapatabilirler. Bu özellikleri ile röleler, tristör ve triyaklardan daha avantajlıdır.

Rölelerin dezavantajı ise mekanik şekilde çalıştıklarından dolayı sık arıza yapabilmeleridir. Rölenin kontakları defalarca birbirine yapışıp açıldığı için zamanla oluşan elektrik atlamaları ile kontaklar oksitlenebilir ve iletimini kaybedebilir.

Röleler başka bir elektrik devresinin açılıp kapanmasını sağlayan elektriksel anahtarlardır. Bu özellikleri ile bir nevi transistörler gibidirler. Bobin iki kontağı mıknatısladığı zaman rölenin bir kontağı açılır bir kontağı kapanır.

Röleler, aynı anda farklı frekans ve dalga türlerinde etkilenmeden anahtarlama yapabilirler. Elektromanyetik çalışırlar, yani üzerlerinden akım geçmesiyle aktif hale gelirler. Röleler devrelerin giremediği bölgelerde (yüksek sıcaklık, nem veya sıvısal ortamlar) büyük önem kazanırlar. Tristor ve triyakların kullanımıyla popülerlikleri biraz azalsa da halen aktif olarak kullanılmaktadır.

Rölenin Yapısı ve Çalışması

Röle, bobin, demir nüve, palet, yay ve kontaklardan meydana gelir. Rölenin bobin kısmı giriş kısmıdır. Bobinler 5, 9, 12, 24, 36 ve 48 V gibi gerilimlerde çalışacak şekilde üretilirler.

Röleler normalde açık (Normally Open – NO) veya normalde kapalı (Normally Closed – NC) şekilde üretilebilir.
