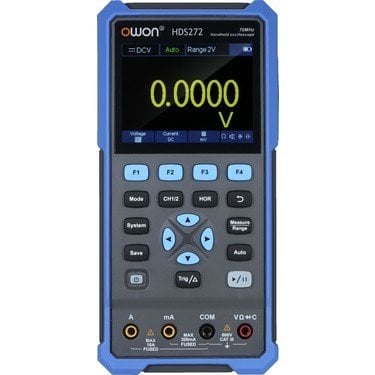

Owon HDS272 70MHz El Tipi Dijital Osiloskop Multimetre

HDS272 da multimetre olarakta kullanılabilen taşınabilir bir çift kanal osiloskoptur. Cihaz, dış mekanda kullanıma uygun 3,5" yüksek kontrastlı renkli ekrana sahiptir ve bir çift 18650 pille çalışır, 6 saate kadar sürekli kullanım için uygundur. USB-C ile bir PC ana bilgisayarına bağlayabilirsiniz. Owon'un masaüstü yazılımı ile kullanın, SCPI ile kontrol edin veya bir güç bankası ile kullanın.Hantek 2000 serisi osiloskoplarla karşılaştırıldığında , Owon HDS200 serisi biraz daha büyük bir ekran ve daha büyük dahili hafıza ile donatılmıştır.Ayrıca bu seri 20000'e sahiptir. Hantek'in 4000 sayım çözünürlüğünün aksine sayar.

Sinyaller dahili olarak kaydedilebilir ve saklanabilir, 8k'ye kadar veri noktası için iyidir. Dalga formları, USB aracılığıyla bir PC ana bilgisayarına dışa aktarılmak üzere görüntü veya CSV olarak da saklanabilir.

Bir osiloskop olmanın yanı sıra, bağımsız olarak tam özellikli bir 20.000 sayımlı True-RMS multimetre görevi görür. Gerilim, akım, direnç, kapasitans, süreklilik ve diyotları ölçme kabiliyetine sahiptir.

Özellikler:

Çok işlevli bir arada: Osiloskop + multimetre

70MHz bant genişliği ve 250MS/s gerçek zamanlı örnekleme hızı

10,000 wfrms/s dalga biçimi yenileme hızına sahip 3,5 inç renkli LCD ekran

18650 lityum pil yaklaşık 6 saat kesintisiz çalışabilir

USB Tipi -C arayüzü, güç bankası ve PC yazılım bağlantısını destekler

Kendinden kalibrasyon işlevi

SCPI destekli, ikincil geliştirmeyi kolaylaştırır

 Teknik Özellikler:

Bant genişliği : 70MHz

Kanallar : 2 Kanal

Aynı oran : 250MSa/s

Edinme Modeli : Normal, Tepe algılama

Kayıt Uzunluğu : 8K

Görüntüle : 3,5 inç LCD

Dalga Formu Yenileme Hızı : 10.000 wfrm/sn

Giriş Bağlantısı: DC, AC ve Toprak

Giriş Empedansı : 1 MΩ±2%, 16pF±10pF ile paralel

Prob Zayıflama Faktörleri : 1X,10X,100X,1000X

Maks. Giriş gerilimi : 400V (DC+AC, PK-PK, 1MΩ giriş empedansı) (10:1 prob zayıflaması)

Bant Genişliği Sınırı (tipik) : 20MHz

Yatay Ölçek : 5ns/div~500s/div, 1~2~5 adım

Dikey Hassasiyet : 10mV/böl~10V/böl

Dikey Çözünürlük : 8 bit

Tetik Tipi : kenar

Tetik Modları : Otomatik, Normal, tek

Otomatik Ölçüm : Dönem, Frekans, Ortalama, PK-PK, Maks, Min

İmleç Ölçümü : ΔV, ΔT, ΔT&ΔV imleçler arasında, otomatik imleç

İletişim arayüzü : USB Tip-C

Boyut (G*Y*D) : 198mm*96mm*38mm

Cihaz Ağırlığı : 0.6kg

Multimetre Özellikleri :

Maks. çözüm : 20.000 sayı

Test Modu : Gerilim, Akım, Direnç, Kapasitans, Diyot ve Süreklilik testi

Giriş Empedansı : 10MΩ

Maksimum Giriş Voltajı : AC 750V, DC 1000V

Maksimum Giriş Akımı : DC : 10A AC : 10A

Diyot : 0~2V

Frekans Çıkışı :

Sinüs

Meydan

Rampa

Nabız

Keyfi

Örnekleme oranı : 125MSa/sn

Kanal : 1-CH

Genlik Aralığı : 20 mVpp~5 Vpp

Dalga Formu Uzunluğu : 8K

Dikey Çözünürlük : 14 bit

Çıkış empedansı : 50Ω

Ön ayar tuşu, kullanıcı ayarları veya fabrika

"varsayılanları" için özelleştirilebilir

Güvenlik Silme modu

Yüksek Hızlı donanım tabanlı Başarılı/Başarısız işlevi

Ara ve gezin

800*480 çözünürlüğe sahip geniş 7 inç TFT-LCD ekran

Çoklu arayüz türleri: USB Host, USB Device (USB -

TMC), LAN, Başarılı / Başarısız, Tetikleme Çıkışı

SCPI uzaktan kumanda komutlarını destekler

VXI-11+SCPI, Telnet (Port 5024) +SCPI ve Socket (Port 5025) +LAN üzerinden SCPI programlama

Çoklu dil ekranını destekler ve çevrimiçi gömülüdür

Teknik Özellikler:

Bant genişliği : 100 MHz

Örnekleme hızı (Maks.) : 1 GSa/s (Tek kanal), 500 MSa/s(İki kanal), 250 MSa/s(Dört kanal)

Kanallar : 4

Bellek derinliği (Maks.) : 14 Mpt

Dalga formu yakalama hızı (Maks.) : 100.000 wfm/s (normal mod), 400.000 wfm/s (sıra modu)

Tetik türü : Kenar, Eğim, Darbe Genişliği, Pencere, Runt, Aralık, Bırakma, Model, Video

Seri Tetikleyici ve kod çözücü (Std) : IIC, SPI, UART, CAN, LIN

G/Ç : USB Host, SB Aygıtı, LAN, Başarılı/Başarısız, Tetik Çıkışı

Prob (Std) : 4 adet pasif prob PP510

Görüntüleme : 7 inç TFT-LCD (800x480)

Ağırlık Ambalajsız : 2,6 kg; Paket ile 3,8 kg
