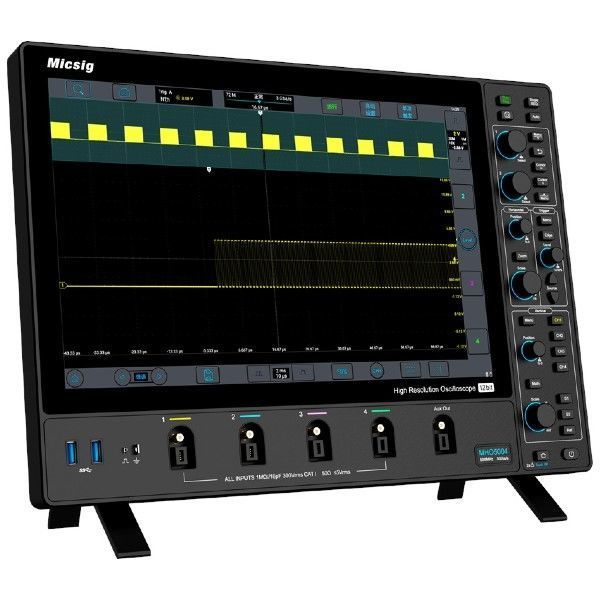

Micsig MHO3-2504 250MHz 4 Kanal Tablet Osiloskop

Yüksek Çözünürlüklü Osiloskop MHO 3 Serisi, 250 -  500MHz arası bant genişliği, 3GSa/s örnekleme hızı, 4 analog kanal, 360Mpts bellek derinliği ve 12 bit dikey çözünürlüğe sahiptir; 3,58 cm ultra ince gövde duvar/kol montajını destekler; 1920 x 1200 çözünürlüğe sahip 14 inç entegre dokunmatik ekran eşsiz dalga formu gösterimi sağlar.

12-bit Dikey Çözünürlük

MHO 3 serisi, geleneksel 8 bitlik ADC'nin 16 katı olan 4096'ya kadar kantizasyon seviyesine sahip 12 bitlik yüksek çözünürlüklü ADC'ye sahiptir ve kullanıcıların dalga formu ayrıntılarını daha kapsamlı ve net bir şekilde gözlemlemesine yardımcı olur.

En kullanıcı dostu kullanıcı arayüzü

Cihaza özel SigTestUI™ işletim sistemi ve 10 yıllık kullanıcı arayüzü tasarım deneyimi birikimiyle donatılan MHO 3 serisi, tüm kullanıcı arayüzlerini basitleştirmek için geliştirildi; yeni mühendisler bile 5 dakika içinde kullanmayı hızla öğrenebilir.

Tam bağlantı

Orijinal Mic-OPI™ prob arayüzü, pasif prob zayıflamasını otomatik olarak belirler, otomatik kalibrasyonu başlatmak için tek tıklama; BNC adaptörüyle standarttır, ayrıca USB 3.0 Host, USB Type-C, LAN, HDMI, Tetikleme çıkışı vb. vardır.

Düşük gürültülü zemin

MHO 3 serisinin gürültüsü 500MHz tam bant genişliğinde 80μVrms'den azdır, bu da mühendislerin günlük devre hata ayıklamaları sırasında zayıf ama önemli sinyalleri doğru bir şekilde yakalamalarına olanak tanır.

Derin bellek ve segmentli depolama edinimi

360Mpts'ye kadar bellek derinliği mükemmel sinyal doğruluğu sağlar, segmentli depolama sınırlı depolama alanını birden fazla küçük segmente böler ve birden fazla tetikleyici olayı tek bir depolama alanında toplar, hedef sinyalleri uzun bir süre boyunca birden fazla kez etkili bir şekilde yakalar ve daha fazla analiz için geri oynatır.

Donanım dijital filtresi

Donanımsal dijital filtreleme, belirli bir frekans aralığındaki sinyal bileşenlerini seçici olarak geçirebilir veya engelleyebilir; bu da bir sinyalin belirli frekans bantlarını analiz etmek veya belirli frekans bileşenlerindeki değişiklikleri gözlemlemek için oldukça faydalıdır.

Kapsamlı prob seçimi

MHO 3 serisi, standart pasif problara ek olarak tüm Micsig problarına bağlantıyı destekler: optik-fiber izoleli prob, yüksek voltajlı diferansiyel problar ve AC/DC akım probları, bu tür bir kombinasyon prob ve osiloskopun performansını en üst düzeye çıkarabilir.

Bant genişliği : 250MHz

Yükseliş Zamanı : ≤1,4 ns

Analog kanallar : 4

Gerçek zamanlı örnekleme oranı : 3GSa/s

Bellek Derinliği : 360Mpts

Dikey Çözünürlük : 12bit

Maksimum dalga formu yakalama oranı : 230.000wfms/s

Gürültü : <80μVrms

Arayüzler : USB 3.0 Host, USB Type-C, HDMI, Tetikleyici çıkışı

Görüntülemek : 14" tam dokunmatik ekran, 1920 x 1200 çözünürlük

Boyut / Net Ağırlık 400*280*35,8 mm / 4,3 kg

Aksesuarlar

Micsig MHO3-2504 osiloskopu şunlarla birlikte gelir:

4x MSP500 pasif prob

4x MSP-BNC adaptörü

1x güç adaptörü
