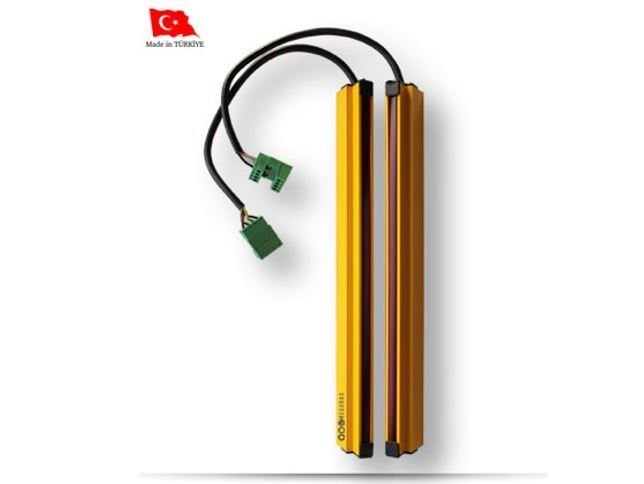

Megoras BF945 Güvenlik Işık Perdesi Bariyeri

MEGORAS Marka güvenlik ışık bariyerleri ile hidrolik veya eksantrik pres makinelerinde, lazer kesim, cnc, akbant giyotin kesme makineleri gibi makinelerin iş güvenliği için el koruması güvenlik gerektiren tüm uygulamalarda oldukça kolay sistemlere entegre olabilmektedir.

900 mm dış kasası, 670 mm aktif algılama alanı ile 45 mm çözünürlüğü sayesinde el ve vücut algılaması yapabilmektedir. Karşılıklı konumlandırılan makine uygulamalarında tam bir güvenlik perdesi olarak çalışmaktadır.

Uzun süreli cisim algılaması yaptığında sesli uyarısı da bulunmaktadır. Bu sayede sensörler arası herhangi cisim olması durumunda veya herhangi cisim unutulması durumunda da sensör kontrol ünitesinde bulunan sesli uyarıcısı sayesinde kullanıcı makinede sensörler arasında cisim olduğunu fark edip makinedeki prosesin durması engellenmiş olur.

Sensör kontrol ünitesinde cisim algılaması yapıldığı, harici röle çıkışı ve sesli uyarıcısı aktif pasif yapılabilmesi içi jumper bulunmaktadır.

Sensör kontrol ünitesine Tx sensör çubuğu ve Rx sensör çubuğu bağlantısı yapılır, montaj kulakları sayesinde ister makinenin elektrik panosunun içine ister makine operatörünün görebileceği bir alana montajı yapılarak da sensörler kullanılabilir.

BF945 Güvenlik ışın bariyeri özellikle pres makinalarında yaşanan şiddetli titreşim ve özellikle eski pres makinelerinde oluşabilen yoğun elektriksel parazitlerden etkilenmez. Elektriksel filtrenin yanı sıra güneş ışığı v.b. benzer ışık dalga boyunda bulunan ışın filtreleri ile zorlu saha şartlarında tüm makine ve otomasyon uygulamalarında kullanıma uygundur.

Elektriksel Özellikler

Çalışma Gerilimi: 24V AC /DC

Çalışma Sıcaklığı: -5 / +55 °C ; RH% 95

Çalışma Mesafesi (m) : 0.2 – 15

Algılama Çıkışı: Harici Röle

Göz Sayısı : 13 Adet

Çözünürlük : 45 mm

Çıkış Tipi : Çift kontak (Kuru Kontak NO/NC/COM)

Sesli Uyarı: Var; Ana ünitede (Buzzer)

Sesli Uyarı Kapama : Var

Görsel Uyarı : Ana ünite ve Alıcı Çubukta (LED)

Güneş ışığı filtresi: Var

Mekanik Özellikler

Birincil Muhafaza : Alüminyum MAT Eloksal

Alıcı / Verici Boyutu : 900 mm X 23 mm X 25 mm (Montaj Kulağı için Teknik Çizim İncelenmeli)Aktif Algılama Alanı : 670 mm X 23 mm X 25 mm

Bağlantı Şekli : Makineye montaj kulağı ile yan yüzeyden

Işın koruma ön filtresi : Mevcut

Ana birim ölçüleri : 130 mm X 70 mm X 45 mm

Ana birim montaj : Vida Kulaklı

IP Koruma Sınıfı : IP65
