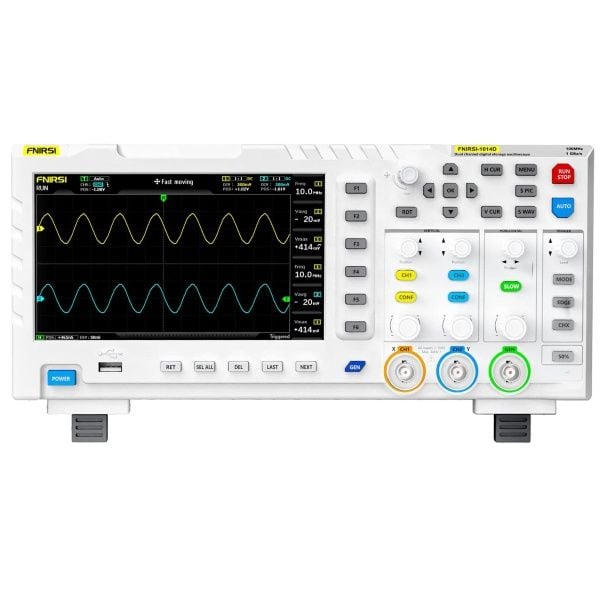

Fnirsi 1014D 100Mhz Osiloskop ve Sinyal Jeneratörü

Gelişmiş Sinyal Analizi ve Üretimi

FNIRSI-1014D Dijital Osiloskop, elektrik alanında hem amatörler hem de profesyoneller için tasarlanmış çok yönlü bir araçtır. Çift kanal girişine ve 100MHz * 2 analog bant genişliğine sahip bu osiloskop, sinyalleri hassasiyet ve netlik ile yakalayabilir. 1GSa/s gerçek zamanlı örnekleme hızı, en hızlı sinyallerin bile detay kaybı olmadan yakalanmasını sağlar. Osiloskopun tetikleme modları (tek, normal ve otomatik), esnek tetikleme seçenekleri sunarak, hem periyodik hem de aperiodik sinyaller için uygun hale gelir.

Kapsamlı Sinyal Üretimi ve Depolama

Fnirsi 1014D osiloskobu sadece bir sinyal analizörü değil, aynı zamanda bir sinyal üreticisidir. Dahili DDS fonksiyonu ile 12 standart fonksiyon sinyali ve özelleştirilebilir bir kesme sinyali üretebilir. 2.5vpp genliğe sahip kesme çıkışı, düzensiz şekilli sinyaller üretmek için özellikle faydalıdır. Osiloskopun 240Kbit depolama derinliği ve 1GB depolama alanı, 1000 ekran görüntüsü ve 1000 dalga formu verisinin saklanmasını sağlar, böylece karmaşık sinyalleri yakalamak ve analiz etmek için ideal bir araçtır.

Kullanıcı Dostu Arayüz ve Kolaylık

Osiloskobun kullanıcı dostu arayüzü, kullanıcı deneyimini geliştirmek için tasarlanmıştır. 7 inçlik 800 * 480 çözünürlüklü renkli TFT LCD ekran, parlak ve net görseller sunar. Kursor ölçüm fonksiyonu, genlik ve frekans parametrelerini manuel olarak okumayı kolaylaştırır. Tek tuşla AUTO fonksiyonu, osiloskobu optimal görüntüleme için otomatik olarak ayarlar ve tek tuşla dalga formu saklama ve ekran görüntüsü fonksiyonu, önemli dalga formlarını kolayca yakalamayı ve kaydetmeyi sağlar. Güçlü dalga formu resim yöneticisi, yakalanan sinyalleri verimli bir şekilde taramayı, görüntülemeyi ve analiz etmeyi sağlar, bu da hem amatörler hem de profesyoneller için değerli bir araçtır.

- Fnirsi osiloskopu 1GSA/S'ye kadar gerçek zamanlı örnekleme hızına ve 100MHZ * 2 analog bant genişliğine sahiptir. Fnirsi osiloskopu tek/normal/otomatik olarak tetiklenebilir, hem periyodik analog sinyaller hem de aperiyodik dijital sinyaller için serbestçe kullanılabilir.

- DDS Fonksiyon Sinyal Jeneratörü: Doğrama çıkışı 2,5 VPP, sinyal frekansı adımları 1 HZ'dir, 14 çeşit fonksiyon sinyalini ve 1000'e kadar özelleştirilmiş doğrama sinyalini depolayabilen özelleştirilebilir bir doğrama sinyalini destekler.

- Kolay Ölçüm: İmleç ölçüm fonksiyonu, genlik-frekans parametrelerini manuel olarak okurken, arka plan ölçek birimini ve miktarını okumanıza gerek kalmaz ve dönüştürme yapmadan doğrudan tepe-tepe değerini ve frekansı alabilirsiniz.

- Gözlemlenmesi Kolay: Yüksek verimli tek tuşlu OTOMATİK, uyarlanabilir %25, %50, %75 tetikleyici ile donatılmış olup, ölçülen dalga formunu zahmetli ayarlamalar yapmadan görüntüleyebilir; ekran 7 inç 800*480 çözünürlüklü yüksek çözünürlüklü LCD ekran ile donatılmıştır.

- Lissajous Grafik Görüntüleme ve FFT Görüntüleme: Lissajous grafik görüntüleme fonksiyonu, iki sinyal setinin genliğini, frekansını ve fazını karşılaştırmak için kullanılabilir. FFT görüntüleme fonksiyonu, sinyalin harmonik içeriğini kabaca tahmin edebilir.

Özellikler

Çift Kanal

2'si 1 Arada: Dijital Osiloskop + DDS Fonksiyonlu Sinyal Üretici

1GSa/s örnekleme hızı, 100MHz * 2 analog bant genişliği

Tam tetikleme fonksiyonu (tek/normal/otomatik)

1000 özelleştirilebilir kesme sinyalini saklama kapasitesi

Yüksek voltaj koruma modülü

Tek tuşla AUTO ve adaptif tetikleme (25%, 50%, 75%)

7 inç 800 * 480 çözünürlükte yüksek çözünürlüklü LCD ekran

Güçlü Dalga Formu Resim Yöneticisi

Tek tuşla Ekran Görüntüsü ve Kaydetme

Kursor ölçüm fonksiyonu

USB Görüntü Dışa Aktarım

Lissajous Grafik Görüntüleme ve FFT Görüntüleme

Hem periyodik analog hem de aperiodik dijital sinyaller için ideal

FNIRSI Dijital Osiloskop Teknik Özellikleri:

Marka: FNIRSI

Model: 1014D

Kanal Sayısı: 2

Malzeme: Yüksek kaliteli ABS

Analog Bant Genişliği: 100MHz * 2

Örnekleme Hızı: 1GSa/s

Dikey Hassasiyet: 50mV/div ~ 500V/div

Yatay Zaman Temeli: 5OS/div ~ 10nS/div

Depolama Derinliği: 240Kbit

Giriş Direnci: 1MΩ

ADC Hassasiyeti: 8bits

Yükselme Süresi: <3nS

Bağlantı: AC/DC

Tetikleme Modu: Otomatik / Normal / Tek

Tetikleme Kenarı: Yükselen kenar / Düşen kenar

Dış Tetikleme Gerilmesi: 0~40 V

En Yüksek Test Gerilmesi: 40V (lX probu), 400V (10X probu)

Dalga Formu Yöneticisi: Destekler (1000 Resim + 1000 Dalga Formu)

USB Dışa Aktarım: Destekler

Çıktı Yakalama: Destekler

Güç Kaynağı: 5V 2A/3A/4A

Frekans Hassasiyeti: ±0.01%

Roll Modu: Destekler

Tek Tuşla AUTO: Destekler

Ekran: 7 inç 800 * 480 çözünürlükte renkli TFT LCD

Boyutlar: 310mm * 145mm * 70mm

Parametre: Toplamda 12 tür

Üretici: 14 tür

Sinyal Üretici Teknik Özellikleri

Kanal Sayısı: 1

Dalga Formu Türü: 14 standart sinyal (@ 2.5vpp) + 1 özelleştirilebilir sinyal (yalnızca frekans ayarlanabilir)

Çıktı Yakalama: Destekler

Sine Wave Maksimum Frekansı: 10MHz

Diğer Dalga Maksimum Frekansı: 2MHz

Özelleştirilmiş Sinyal Maksimum Frekansı: 1MHz

Frekans Çözünürlüğü: 1Hz
