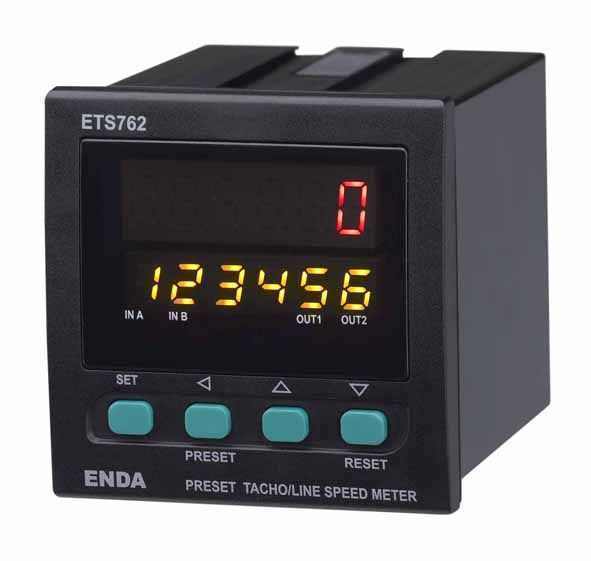

ETS762 SM 9-30VDC/7-24VAC Devir-Hız Ölçer 72x72

Devir Hız Ölçer Bilgileri



ETS762, 2x6 haneli, çarpma işlemi ile kalibrasyon yapabilen çift kontaklı elektronik devir veya hız ölçerdir. Ön paneldeki tuş takımı aracılığıyla giriş işareti darbe-boşluk süresi, PNP veya NPN olarak sensör giriş tipi, fonksiyonel reset özelliği ve üç kademeli parametre güvenliği kolay biçimde seçilebilir. Örnekleme zamanı 0.2s ile 16.0s arasında ayarlanabilen cihazda, çıkış kontakları seçilen konfigürasyona göre preset değerinin altında veya üstünde çektirilebilir ve çıkış kontağı sürekli çıkış veya 0.1 ile 999.9 saniye aralığında çekecek şekilde ayarlanabilir. Ekran seçenekleri ve sunduğu ek özellikler sayesinde çok amaçlı kullanım için ideal bir seçimdir.



Devir Hız Ölçer Özellikleri

Gösterge ve Tuş Takımı
Durum Ledleri : 4 adet kırmızı LED
Sayısal Gösterge : 6 hane, 9.1 mm, 7 parçalı kırmızı LED
Tuş Takımı : Mikro switch
Sayısal Gösterge : 6 hane, 7.1 mm, 7 parçalı sarı LED

Kutu
Ağırlık : Yaklaşık 405 gram (Ambalajlı olarak)
Montaj Şekli : Sıkıştırılarak panoya yerleştirilir
Ebat : G72xY72xD97 mm

Elektriksel Özellikler
Bilgi Koruma : EEPROM (minimum 10 Yıl)
Doğruluk : %0,01
Besleme Voltajı : 9-30Vdc / 7-24Vac ±%10 SMPS modül
Çalışma Sıcaklığı : °C 0...50 °C
Bağlantı : 2,5mm²lik soketli klemens
Güç Tüketimi : 7VA

Çıkışlar
Sensör Besleme Çıkışı : 12Vdc, maksimum 50mA (regülesiz)
Kontrol Çıkışı : 2 röle: 250Vac, 2A(rezistif yük için), NO+NC
2 open kollektör çıkışı : (30Vdc, 100mA)

Girişler
Örnekleme Zamanı : 0,2s ile 16s arasında ayarlanabilir
Reset Girişi : PNP: 2ms ile 50ms ayarlanabilir, 5V ila 30Vluk puls
NPN: GND terminali RESET IN veya HOLD IN terminaline bağlanır
Ölçüm Girişi : 2 Adet (5V ila 30Vluk puls)
Ölçme Frekansı : 12.5Hz ile 10kHz arasındadır
