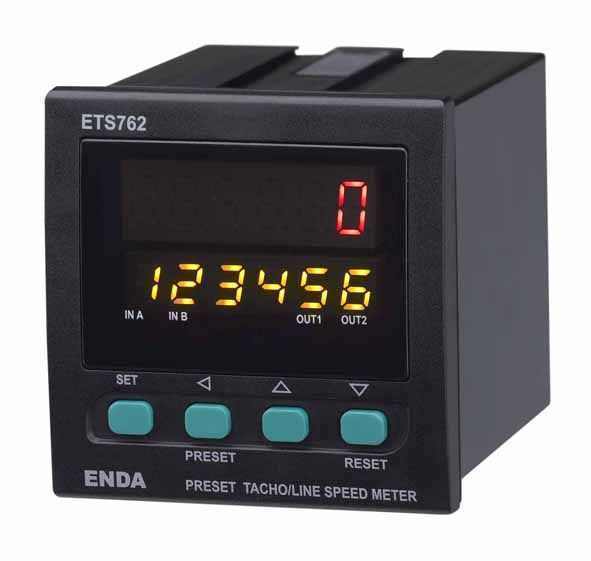

ETS762 24VAC Devir-Hız Ölçer 72x72

Devir Hız Ölçer Bilgileri

ETS762, 2x6 haneli, çarpma işlemi ile kalibrasyon yapabilen çift kontaklı elektronik devir veya hız ölçerdir. Ön paneldeki tuş takımı aracılığıyla giriş işareti darbe-boşluk süresi, PNP veya NPN olarak sensör giriş tipi, fonksiyonel reset özelliği ve üç kademeli parametre güvenliği kolay biçimde seçilebilir. Örnekleme zamanı 0.2s ile 16.0s arasında ayarlanabilen cihazda, çıkış kontakları seçilen konfigürasyona göre reset değerinin altında veya üstünde çektirilebilir ve çıkış kontağı sürekli çıkış veya 0.1 ile 999.9 saniye aralığında çekecek şekilde ayarlanabilir. Ekran seçenekleri ve sunduğu ek özellikler sayesinde çok amaçlı kullanım için idealdir.

Devir Hız Ölçer Özellikleri

Gösterge ve Tuş Takımı

Durum Ledleri : 4 adet kırmızı LED

Sayısal Gösterge : 6 hane, 9.1 mm, 7 parçalı kırmızı LED

Tuş Takımı : Mikro switch

Sayısal Gösterge : 6 hane, 7.1 mm, 7 parçalı sarı LED

Kutu

Ağırlık : Yaklaşık 405 gram (Ambalajlı olarak)

Montaj Şekli : Sıkıştırılarak panoya yerleştirilir

Ebat : G72xY72xD97 mm

Elektriksel Özellikler

Bilgi Koruma : EEPROM (minimum 10 Yıl)

Doğruluk : %0,01

Besleme Voltajı : 24Vac ±%10, 50/60Hz

Çalışma Sıcaklığı : °C 0...50 °C

Bağlantı : 2,5mm²lik soketli klemens

Güç Tüketimi : 7VA

Çıkışlar

Sensör Besleme Çıkışı : 12Vdc, maksimum 50mA (regülesiz)

Kontrol Çıkışı : 2 röle: 250Vac, 2A(rezistif yük için), NO+NC

2 open kollektör çıkışı : (30Vdc, 100mA)

Girişler

Örnekleme Zamanı : 0,2s ile 16s arasında ayarlanabilir

Reset Girişi : PNP: 2ms ile 50ms ayarlanabilir, 5V ila 30Vluk puls

NPN: GND terminali RESET IN veya HOLD IN terminaline bağlanır

Ölçüm Girişi : 2 Adet (5V ila 30Vluk puls)

Ölçme Frekansı : 12.5Hz ile 10kHz arasındadır
