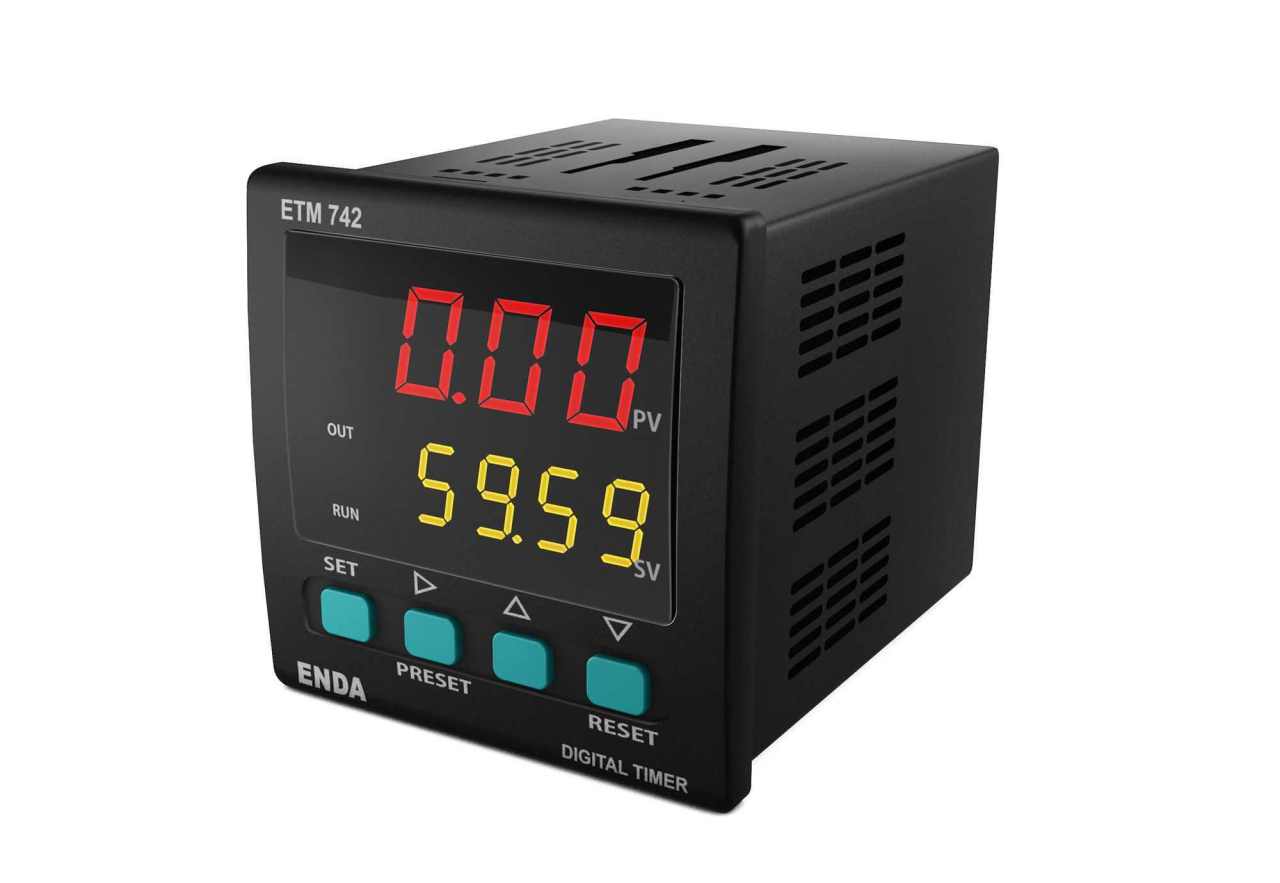

ETM742-SM 9-30V DC / 7-24V AC Dijital Zaman Rölesi 72x72

ETM742 Serisi Genel Özellikler ....................

2x4 hane göstergeli

Parametreleri ön paneldeki tuşlardan kolayca ayarlayabilme

9 kademe (0-99.99saniye ile 0-9999saat arası) zaman aralığı

Sensör giriş tipini (PNP, NPN) seçebilme

Seçilebilir ileri/geri zaman sayma yönü

Ayalanabilir darbe ve boşluk süresi

Hafızalı veya hafızasız çalışabilme

9 farklı çıkış modu

Seçilebilir alt display gösterme özelliği ile alt display’de zaman birimi veya set değerini gösterebilme

Seçilebilir fonksiyonel reset

Seçilebilir parametre güvenliği

Soketli klemens ile montaj ve servis kolaylığı

EN standartlarına göre CE markalı

Ortam/Depolama Sıcaklığı 0...50 ºC / -25...70 ºC

Bağıl Nem 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır

Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20

Yükseklik En çok 2000m

Elektriksel Özellikler

Besleme Voltajı 230V AC +%10 -%20, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS

Güç Tüketimi 7VA

Bağlantı Soketli klemens

Doğruluk ± % 0.1 ± 20ms

Girişler

Start, Gate, Reset Girişi Bu girişler PNP veya NPN olarak menüden ayarlanabilir

Minimum darbe ve boşluk süreleri 5ms ile 100ms arasında ayarlanabilir

PNP girişlerde aktif seviye, 5V ila 30V'luk puls,

NPN girişlerde aktif seviye ise, 0V ile 2V arası gerilim değeridir

Çıkışlar

Control Output OUT Röle: 250V AC, 2A (rezistif yük için), NO+NC

Open kollektör çıkışı (S.S. OUT): En fazla 30V DC, 100mA

Sensör Besleme Çıkışı 12V DC, en fazla 50mA (regülesiz)

Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama

Kutu

Montaj Şekli Sıkıştırılarak panoya yerleştirilir

Ebat G72xY72xD97 mm

Ağırlık Yaklaşık 210g (ambalajlı olarak)

Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
