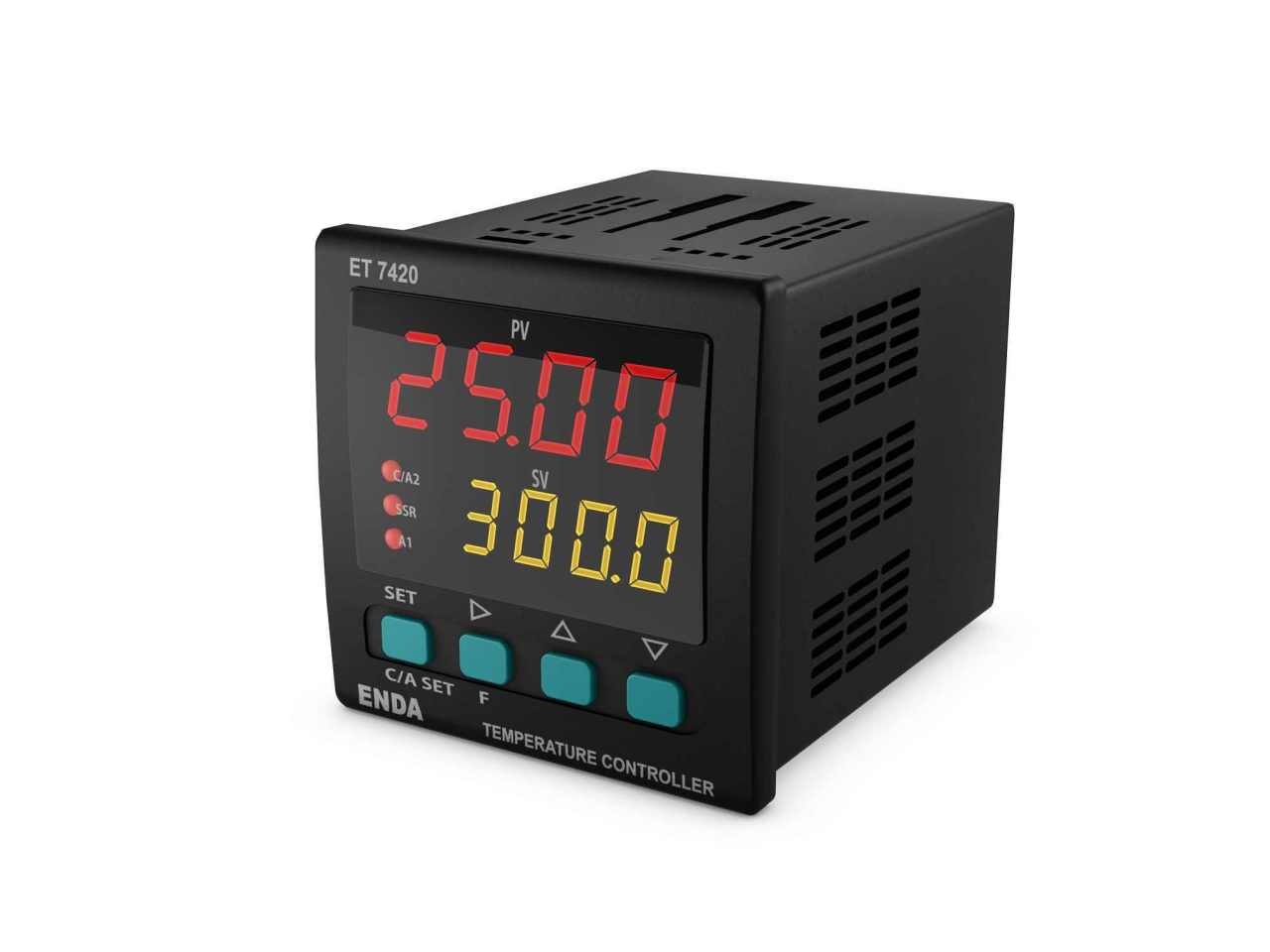

ET7420-230VAC-PID Dijital Termostat 72x72mm
ET 7420 Serisi Genel Özellikler ....................
PID Sıcaklık Kontrol CihazLarı
Seçilebilir termokupl tipleri
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Üç farklı özellik atanabilen dijital giriş
Üç farklı özellik atanabilen F fonksiyon tuşu
Soft-Start özelliği
Seçilebilir SSR kontrol çıkışı
İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 role çıkışı
Seçilebilir Isıtma/Soğutma kontrolü
Giriş için Offset özelliği
Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyoduk çalışma
EN standartlarına göre CE markalı
Ortam/Depolama Sıcaklığı 0...50 ºC / -25...70 ºC
Bağıl Nem 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
Yükseklik En çok 2000m
Elektriksel Özellikler
Besleme Voltajı 230V AC +%10 -%20 veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
Güç Tüketimi 5VA
Bağlantı Soketli klemens
Skala Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
Fe-Const (J) termokupl -30...600 °C / -30.0...600.0 °C
NiCr-Ni (K) termokupl -30...1300 °C / -30.0...-999.9 °C
Fe-CuNi (L) termokupl -30...600 °C / -30.0...-600.0 °C
Cu-CuNi (T) termokupl -30...400 °C / -30.0...-400.0 °C
Pt10Rh-Pt (S) termokupl -40...1700 °C
Pt13Rh-Pt(R) termokupl -40...1700 °C
Doğruluk ±%0.5 (tam skalanın) ±1 hane (termokupl için), ±%0.2 (tam skalanın) ±1 hane (Pt-100 rezistans termometre için)
Hat Direnci En çok 100ohm
Çıkışlar
C/A2 Çıkışı Röle: 250V AC, 8A (rezistif yük için), NO+NC kontrol veya Alarm2 çıkışı olarak seçilebilir
A1 Çıkışı Röle: 250V AC, 8A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
SSR Çıkışı 24V, 20mA
Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
Kontrol
Kontrol Biçimi Tek set-değer ve alarm kontrolü
Kontrol Yöntemi On-Off, P, PI, PD, PID (seçilebilir)
A/D Dönüştürücü 12 bit
Örnekleme Zamanı 100ms
Oransal Band %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu 1 ile 250 saniye arasında ayarlanabilir
Histerisiz 1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
Montaj Şekli Sıkıştırılarak panoya yerleştririlr
Ebat G72xY72xD97 mm
Ağırlık Yaklaşık 400g (ambalajlı olarak)
Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
