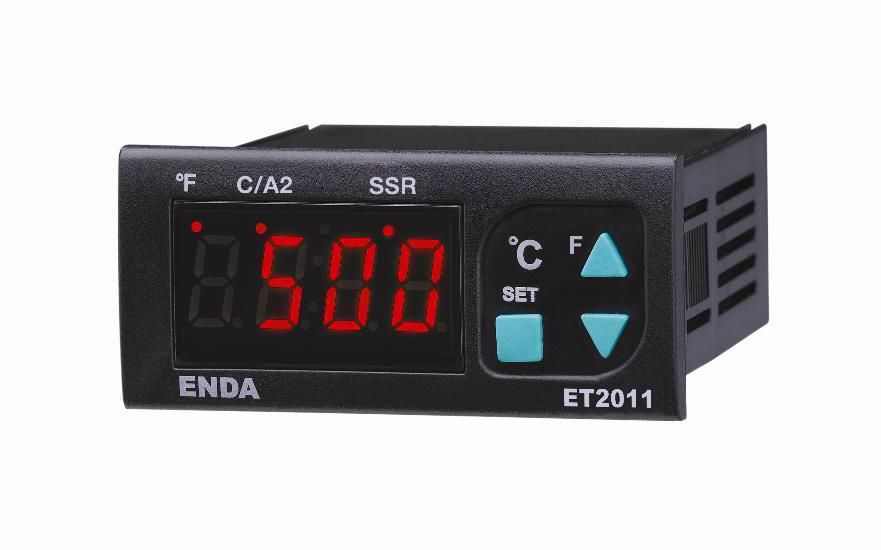

ET2011-RT/T-230VAC PID Sıcaklık Kontrol Cihazı
ET2011-RT/T-230VAC PID Sıcaklık Kontrol Cihazı
ET 2011 Serisi Genel Özellikler ....................
PID Sıcaklık Kontrol CihazLarı
Seçilebilir çift set değeri girebilme
Seçilebilir termokupl tipleri veya Pt-100 girişi
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Soft-Start özelliği
Giriş için Offset özelliği
Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
Seçilebilir SSR kontrol çıkışı
Seçilebilir Isıtma/Soğutma kontrolü
Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma
EN standartlarına göre CE markalı
Ortam/Depolama Sıcaklığı 0...50 ºC / -25...70 ºC
Bağıl Nem 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı EN 60529 standardına göre Ön panel: IP62, Arka panel: IP20
Yükseklik En çok 2000m
Elektriksel Özellikler
Besleme Voltajı 230V AC +%10 -%20 veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
Güç Tüketimi 5VA
Bağlantı Soketli klemens
Skala Fe-Const (J) termokupl için 0...600 °C
NiCr-Ni (K) termokupl için 0...1300 °C
Cu-CuNi (T) termokupl için 0...400 °C
Pt10Rh-Pt (S) termokupl için 0...1700 °C
Pt13Rh-Pt (R) termokupl için 0...1700 °C
Pt-100 rezistans termometre için -200...600 °C
Pt-100 rezistans termometre için -99.9...300.0 °C
Doğruluk ±%0.5 (tam skalanın) ±1 hane
Hat Direnci En çok 100ohm
Çıkışlar
C/A2 çıkışı Röle: 250V AC, 8A (rezistif yük için), NO+NC kontrol veya Alarm2 çıkışı olarak seçilebilir
Röle: 250V AC, 16A (rezistif yük için), NO Kontrol veya Alarm2 çıkışı olarak seçilebilir
SSR çıkışı 12V, 20mA
Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 8A ve 16A rezistif yükte 100.000 anahtarlama
Kontrol
Kontrol Biçimi Tek set-değer ve alarm kontrolü
Kontrol Yöntemi On-Off, P, PI, PD, PID (seçilebilir)
A/D Dönüştürücü 12 bit
Örnekleme Zamanı 100ms
Oransal Band %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu 1 ile 250 saniye arasında ayarlanabilir
Histerisiz 1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
