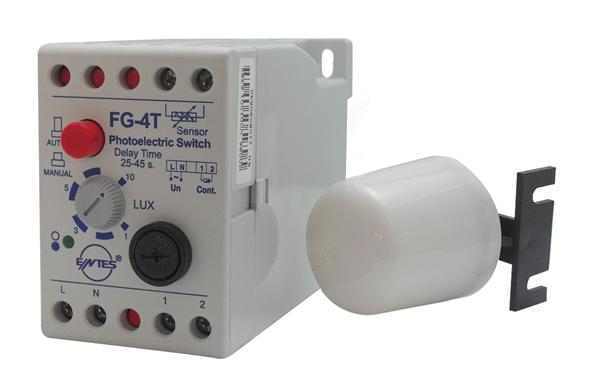

Entes FG-4T Fotosel Röle Göz Dahil

Entes FG-4T  FG-4R ile aynı fonksiyonlara sahiptir. Çıkış elemanı olarak röle yerine triyak kullanılmıştır. Triyak, elektrik çarpmalarını önlemek amacıyla, devrenin diğer kısımlarından bir optik ayırıcı aracılığıyla izole edilmiştir.

Entes FG tipi fotosel röleler, bir ışık sensörüne (göz) bağlı olarak gün ışığını izleme ilkesiyle çalışır. Genel olarak, bahçelerde, caddelerde veya dükkan vitrinlerinde karanlık bastırdığında aydınlatma sistemlerini devreye alıp, gün ışığında devreden çıkartacak şekilde görev yaparlar. Fotosel göz ısıya dayanıklı, su geçirmez akrilik bir koruma kabının içinde yer alır.

Fotosel göz hava geçirmez madde ile kaplı bir CdS foto direnç olup, direnci ortamın ışık şiddetine bağlı olarak değişmektedir.

FG türü fotosel rölelerindeki bu gecikme özelliği, kısa aralıklı ve yüksek şiddetli ışıklara karşı korunma amacıyla yer almaktadır..

Model türüne bağlı olarak çekme ve bırakma gecikme mekanizması 5 ve 45 sn lik, Lux ayarı ise 1 ve 10 Lux lük bir aralıkta değişir.

Fotosel rölelerinde belli bir ayar amacıyla bir düğmeye dokunulduğunda 60 sn kadar beklemek gerekir. Ayarlamalar sırasında dikkat edilmesi gereken diğer bir önemli nokta ise kış zamanı gün ışığının şiddetinin 10 Lux den 1 Luxe yaklaşık 5 dakikada, yazın ise 20 dakikada düşmesidir.

TEDAŞ tarafından öngörülen ideal çalışma noktası, ışık şiddeti ayarı 3 Lux ve gecikme ayarı 40 saniyedir

Entes FG-4R Fotosel Röle Teknik Bilgi

İşletme Aralığı (U)     : 190 - 255 V AC

İŞletme Frekansı (f) : 50/60 Hz.

Fotosel Göz : CdS foto direnç

Ortam Sicaklığı : -5 0C ; +50 0C

Boyut : Tip PK 10 (FG-4A, FG-4R, FG-4T)

             Tip PK 21 (FG-4)

             Tip PK 25 (FG-4)

             Tip PK 28 (FG-4, FG-4A, FG-4R)

Koruma Sınıfı : IP 20

Montaj : Pano içine dikey veya klemens rayına

Ağırlık : 0.5 kg. (FG-4A, FG-4R, FG-4T)

            0.2 kg. (FG-4)

Işık Şiddet Ayarı         : 1 - 3 Lux (FG-4 için) 1 - 10 Lux (FG-4A, FG-4T, FG-4R için)

Histerisis Değeri         : Min: 5% - Max: 30%

Uyarı LED leri : Ön panelde de¤iþik renkle LED’ler

Yakma-Söndürme : 5-40 sn (FG-4 için sabit), 25-45 sn (FG-4A, FG-4R, FG-4T için sabit)

gecikmesi

Çıkış Kontakları         : 1 C/O, 5A/1250 VA (FG-4A, FG-4R)

              1 C/O, 8A/2000 VA (FG-4)

Triyak Değerleri         : 8A/400V (FG-4T)

Ayar Toleransları : 1 Lux (0.2 Lux-2 Lux)

           10 Lux (7 Lux-12 Lux)

            ( FG-4A, FG-4R, FG-4T)
