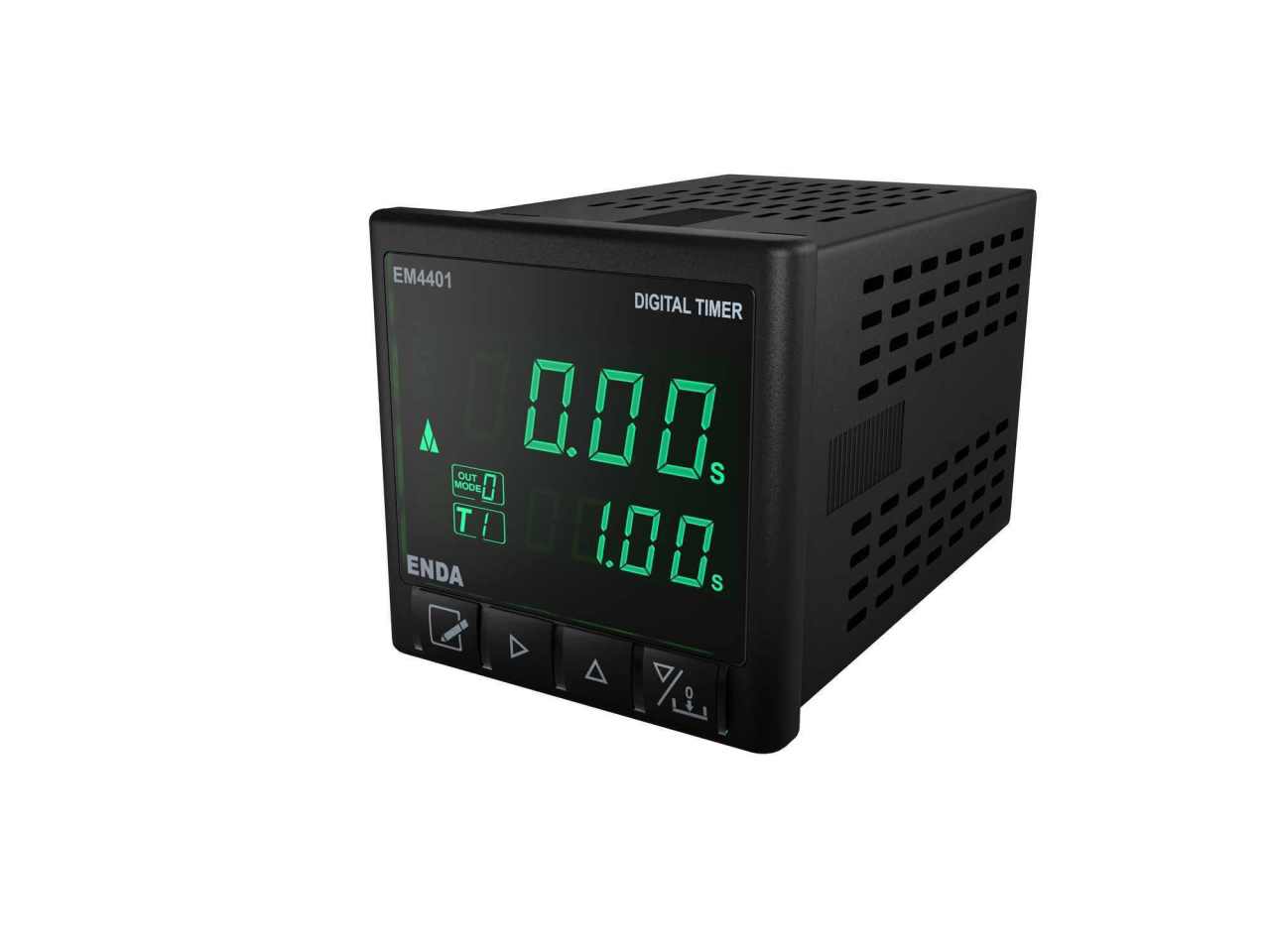

EM4401-SM-RS 9-30V DC / 7-24V AC Dijital Zaman Rölesi 48x48

EM 4401 Serisi Genel Özellikler ....................

2x4 hane LCD göstergeli

Parametreleri ön paneldeki tuşlardan kolayca ayarlayabilme

9 kademe (0-99.99saniye ile 0-9999saat arası) zaman aralığı

Sensör giriş tipini (PNP, NPN) seçebilme

Seçilebilir ileri/geri zaman sayma yönü

Ayalanabilir giriş sinyali darbe ve boşluk süresi

Hafızalı veya hafızasız çalışabilme

12 farklı çıkış modu

İki adet NO kontak çıkışı ve iki adet NPN 50mA akım sınırlamalı SSR çıkışı

Seçilebilir display parlaklığı

Seçilebilir parametre güvenliği

Soketli klemens ile montaj ve servis kolaylığı

RS-485 Modbus haberleşme girişi

EN standartlarına göre CE markalı

Ortam/Depolama Sıcaklığı 0...50 ºC / -25...70 ºC

Bağıl Nem 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır

Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20

Yükseklik En çok 2000m

Elektriksel Özellikler

Besleme Voltajı 90-250V AC, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS

Güç Tüketimi 5VA

Bağlantı Soketli klemens

Doğruluk ±% 0.01 ± 1ms

Girişler

Start, Gate ve Reset Girişi Bu girişler PNP veya NPN olarak menüden ayarlanabilir

Minimum darbe ve boşluk süreleri 1ms ile 100ms arasında ayarlanabilir

PNP girişlerde aktif seviye, 4V ila 30V'luk puls

NPN girişlerde aktif seviye, 0V ile 2V'luk puls

Çıkışlar

Kontrol çıkışı OUT1, OUT2 OUT1: 250V AC, 2A (rezistif yük için), NO, NC - OUT2: 250V AC, 2A (rezistif yük için), NO

SSR1, SSR2 çıkışı Open kollektör çıkışı (S.S. OUT): En fazla 30V DC, 50mA

Sensör Besleme Çıkışı 12V DC, en fazla 50mA (regülesiz)

Röle Ömrü Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama

Kutu

Montaj Şekli Sıkıştırılarak panoya yerleştirilir

Ebat G48xY48xD87 mm

Ağırlık Yaklaşık 230g (ambalajlı olarak)

Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
