Kontaklı Dijital Gösterge Bilgileri

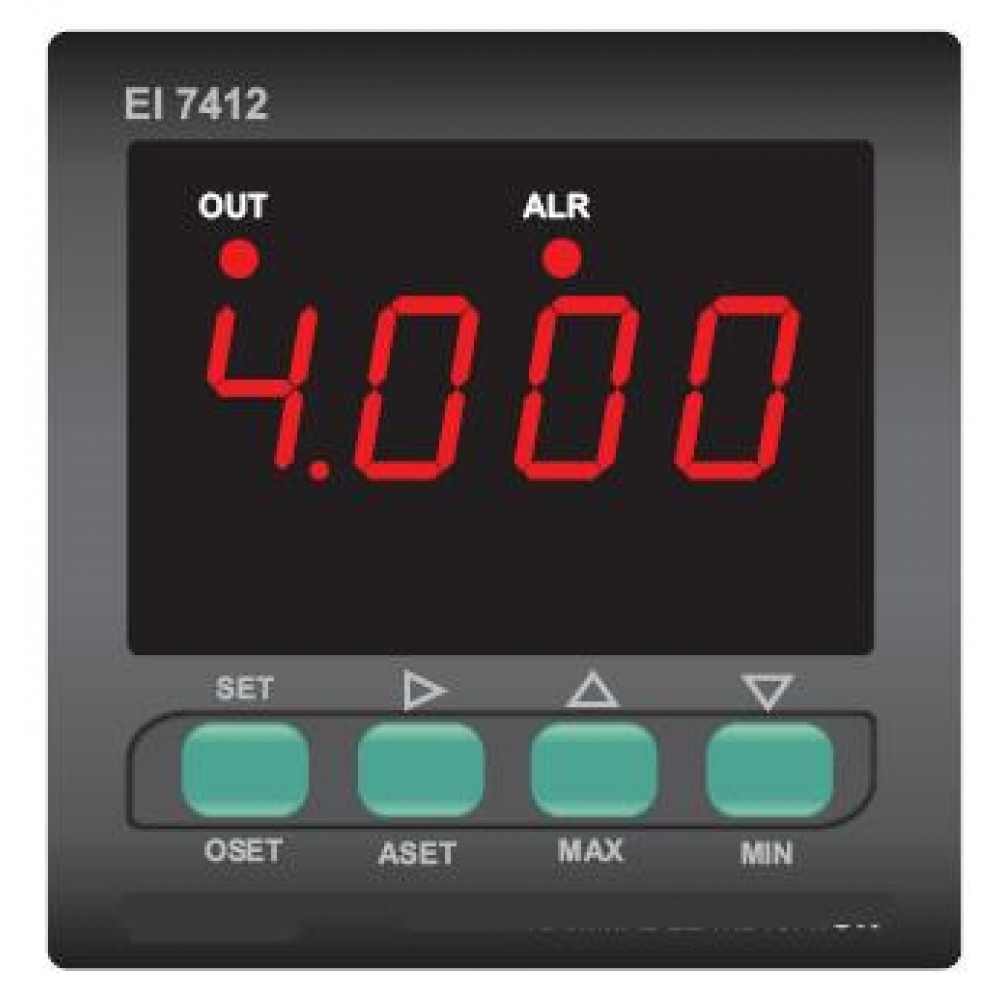

EI7412, 4 haneli, elektriksel giriş işaretlerini istenilen skalada gösterebilen dijital göstergedir. 4 farklı standart giriş tipine göre kalibre edilebilir. Maksimum ve minimum ölçme değerlerini saklayabilen cihazın dijital göstergesinden isteğe göre ölçüm değeri ve birimi periyodik aralıklarla görülebilir. Sahip olduğu çift kontak sayesinde istenilen değerlerinde On-Off sinyal çıkışı alınabilir.

Kontaklı Dijital Gösterge Özellikleri

Gösterge ve Tuş Takımı

Sayısal Gösterge : 4 hane, 14 mm, 7 parçalı kırmızı LED

Tuş Takımı : Mikro switch

Kutu

Kutu şekli : Sıkıştırılarak panoya yerleştirilir

Ebat : G72xY72xD97 mm

Ağırlık : Yaklaşık 350 gram (ambalajlı olarak)

Elektriksel Özellikler

Giriş Empedansı : 0...1V ve 0...10V için 11k? (giri? terminaline en fazla -2 ila 30V uygulanabilir)

0...20mA ve 4...20mA için 5k? (giri? terminaline en fazla 50mA uygulanabilir)

Besleme Voltajı : 9-30Vdc / 7-24Vac ±%10 SMPS modül

Doğruluk : ±%0.5 (tam skalanın)

Çalışma Sıcaklığı : °C 0...50 °C

Bağlantı : 2.5 mm²lik soketli klemens

Ölçüm Aralığı : 0...1V için maksimum 1.1V

0...10V için maksimum 14V

0...20mA ve 4...20mA için maksimum 25mA

Güç Tüketimi : 7VA

Bilgi Koruma : EEPROM (minimum 10 yıl)

Çıkışlar

Kontrol Çıkışı : 1 Röle: 250V AC, 8A (rezistif yük için), NO

Alarm Çıkışı : 1 Röle: 250V AC, 8A (rezistif yük için), NO

Sensör Besleme Çıkışı : 8Vdc, 12Vdc, 24Vdc maksimum 50mA (regüleli)

Girişler

Giriş Tipi : 0-1V, 0-10V, 4-20mA 0-20mA
