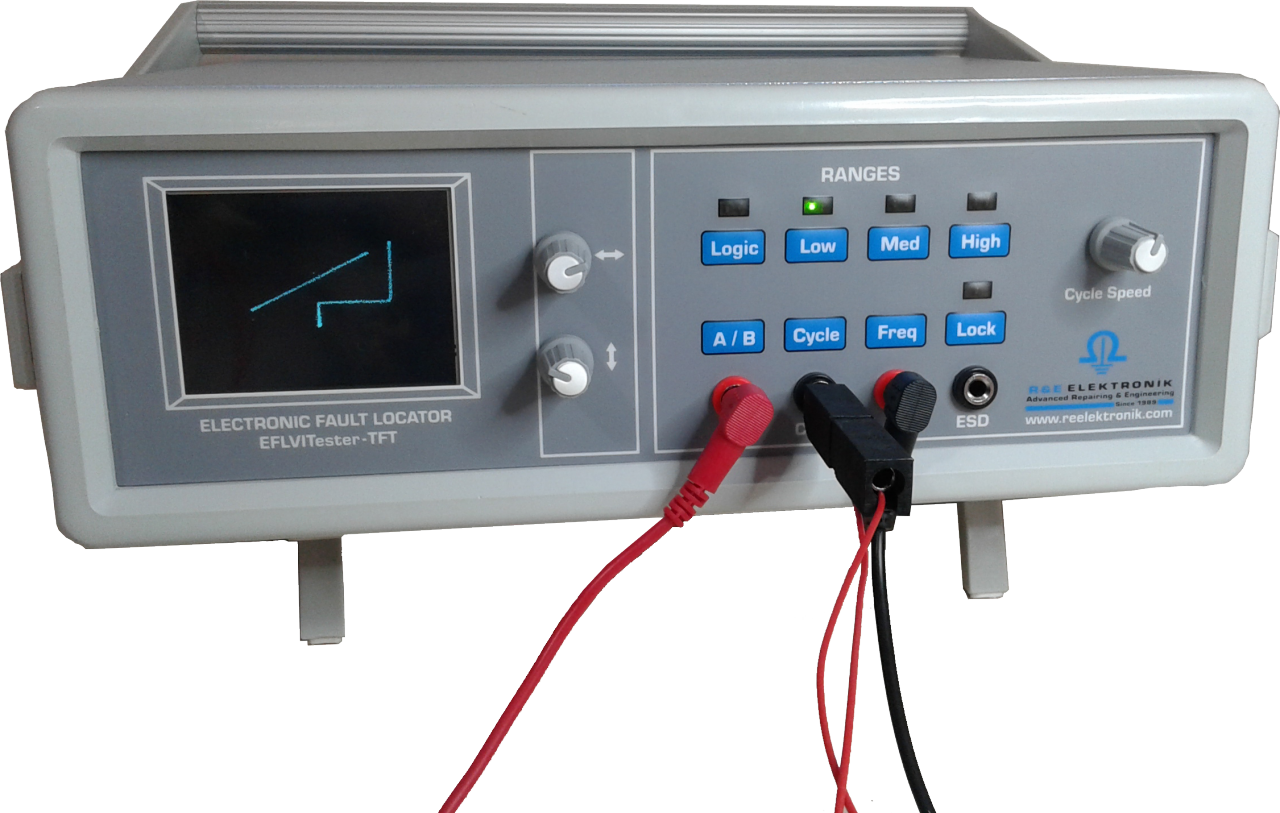

EFLVITester-TFT Elektronik Kart Arıza Bulma ve Test Cihazı

EFLVITester-TFT Elektronik Kart Arıza Bulma ve Test Cihazı

Devre şemasına ihtiyaç duymadan, cihaza kendi enerjisini vermeden, cihaz veya kart ile ilgili hiçbir bilgiye ihtiyaç duymadan, arızalı elektronik malzemeyi bulabilen profesyonel test cihazıdır.
TFT ekranı, yeni nesil ARM işlemcili mimaride olduğundan, eğri görüntüleri yüksek hızlı (anlık) şekilde oluşur. Yani eğrilerin ekranda oluşumunda, digital osiloskoplardaki gibi bir gecikme olmaz.

Elektronik Kart Arıza Bulma ve Test Cihazı POLAR T3000, POLAR T6000, PFL760, PFL780, HUNTRON 2000, HUNTRON 2700S gibi sınıfındaki diğer cihazlara göre en hesaplı, dayanıklı ve kaliteli üründür.

Polar T6000, PFL760 ve PFL780 ile birebir aynı eğrileri vermektedir.

Binlerce elektronik malzeme testi sonucu, en iyi arıza belirleyen test kademeleri belirlenmiş ve cihaza konulmuştur.

Otomatik tarama (cycle) özelliği sayesinde tüm kademeleri test esnasında döngü şeklinde verebilmektedir. Cycle hızı ayarlanabilmektedir. İstenilmeyen kademeleri iptal etmek için kilit (lock) bulunmaktadır.

Standart aksesuarları ve eğitim videoları CD’ si, teknik bilgi CD’si, ESD bileklik seti, kullanım kitabı, ‘Ariza Bulma Teknikleri-1 ve 2’ kitabımız hediyemizdir.

ELEKTRONİK KART ARIZA BULMA CİHAZI ÖZELLİKLER

1) Cihaz tüm elektronik malzemeleri empedans test tekniği ile test edebilmelidir.Eğrileri ARM mimarili mikrodenetleyici kontrollü yeni nesil TFT ekranında gösterebilmelidir.
TFT ekranında eğriler propları dokunur dokunmaz, 0.15 saniye gibi zaman kaybı olmadan meydana gelmelidir.
2) Cihaz A ve B den oluşan iki kanal ve referans (COM) girişine sahip olmalı, aynı anda iki kanalı TFT ekranında canlı şekilde gösterebilmelidir.
3) Cihaz devre şemasına ihtiyaç duymadan, cihaza kendi enerjisini vermeden, cihaz veya kart ile ilgili hiçbir bilgiye ihtiyaç duymadan, arızalı elektronik malzemeyi empedans eğrileri yardımıyla bulabilmelidir.
4) Statik yük ile kullanıcının elektronik malzemelere zarar vermemesi için, ESD bilekliğini takabileceği ESD konnektörüne sahip olmalıdır.
5) İki elektronik kartı, A ve B kanalı ile canlı şekilde mukayese ederek (eğrileri göstererek) arızalı malzemenin bulunduğu yeri tespit edebilmelidir
A kanalı eğrisini yatay ve düşeyde hareket ettirecek potansiyometreler cihaz üzerinde bulunmalıdır.
6) Her bir test kademesi el ile (manuel) seçilebildiği gibi, iki elektronik kart mukayesesi esnasında test kademeleri olan; LOGIC, LOW, MED, HIGH otomatik şekilde sırayla döngü (cycle) yapabilmelidir.
Döngü hızı kullanıcının isteğine göre cihaz üzerindeki bir potansiyometre ile ayarlanabilmelidir (cycle speed).
7) Elektronik iki kartı mukayese ederken istenilmeyen test kademelerini iptal etmek için kilit (lock) fonksiyonu olmalıdır.
8) Kapasitif ve indüktif malzemeleri daha iyi test edebilmek için test frekansını 2KHz.’e çıkaracak frekans butonu olmalıdır. Bu butona tekrar basıldığında normal çalışma frekansına dönmelidir.
9) Test kademeleri (Test Ranges) ; LOGIC 10 V, 10 mA, LOW 10 V, 100 mA, MED 20V, 5 mA, HIGH 50 V, 0,5 mA. değerlerinde olmalıdır.
10) Cihazın kasasının ölçüleri : 300 x 104 x 270 mm. (En x Yükseklik x Derinlik) ± %5 olmalıdır. Kolay taşınabilir, metal gövdeli, taşıma kulplu olmalıdır.
11) Cihaz güç girişi sigorta yuvalı ve 220V AC, 50 Hz. şebeke girişine uygun olmalıdır.
12) ESD bileklik seti, standart test propları, malzeme testleri eğitim videoları ve kullanım kitabı cihazla birlikte verilmelidir.
