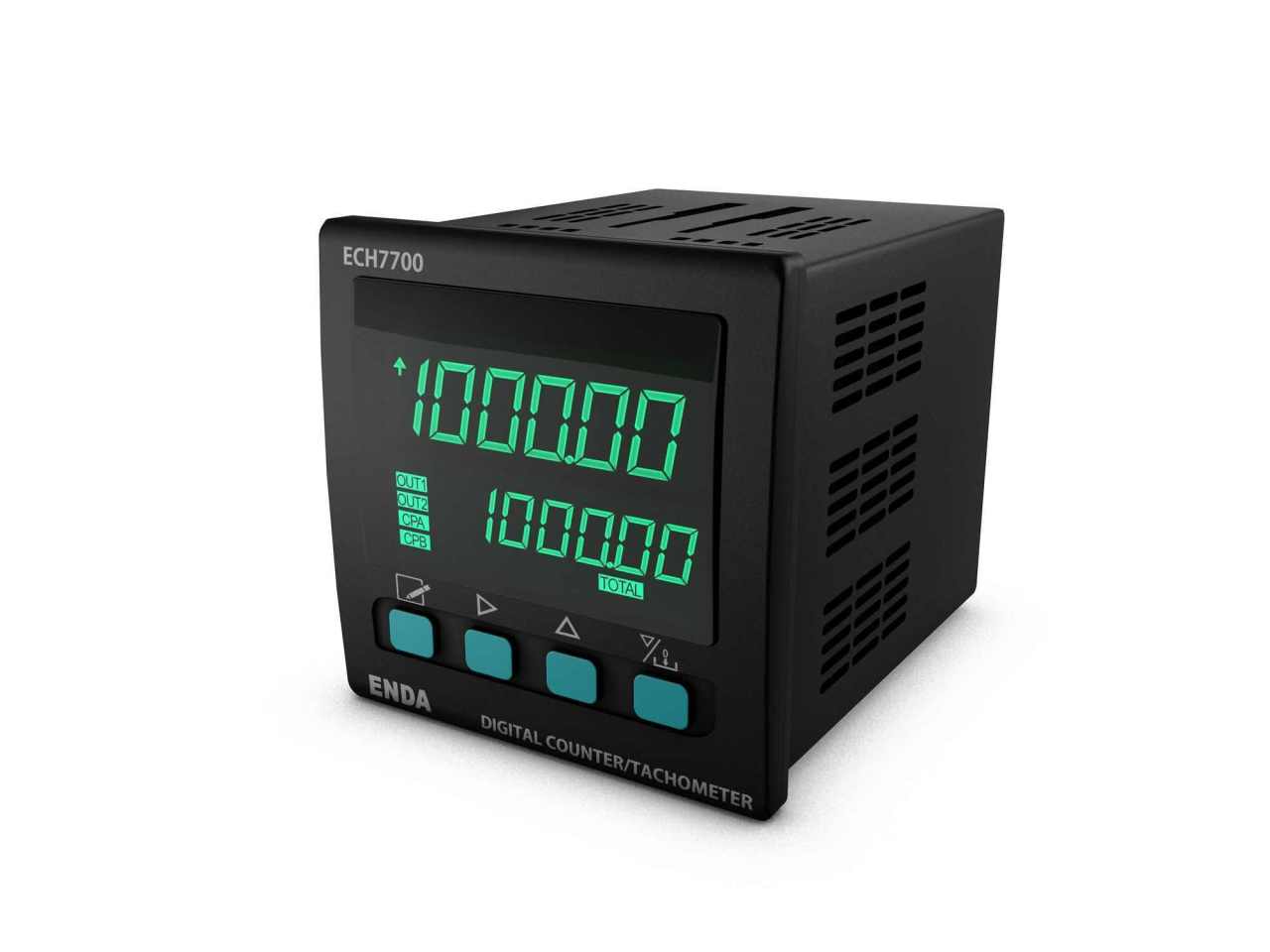

ECH7700-24VAC İleri-Geri Sayıcı

ECH 7700 Serisi Genel Özellikler ....................

2x6 hane göstergeli

Sayıcı ve Devir/Hız ölçüm cihazı olarak programlanabilme imkanı

6 Haneli grup sayma fonksiyonu (Batch Counter)

9 Haneli toplam sayma fonksiyonu (Total Counter)

Period, zaman farkı, puls zamanı, devir ve hız ölçebilme

Ön paneldeki tuşlardan kolayca ayarlanabilir

Faz farklı giriş ile ileri/geri sayar

Giriş frekansı seçilebilir

Giriş işareti 0.000001 ile 99.9999 arasında istenen değer ile çarpılarak kalibrasyon yapılabilir

Desimal nokta 1. ile 5. basamak arasında ayarlanabilir

Sensör giriş tipi tuş takımından seçilebilir (PNP, NPN)

Çift setli ve çift kontaklıdır

SET1 SET2'ye bağımlı seçilebilir

Çıkış kontağı, sürekli çıkış veya 0.01 ila 999.9 saniye aralığında çekecek şekilde ayarlanabilir

Devir ölçme modunda çıkışın geciktirllmesi ayarlanabilir

Seçilebilir fonksiyonel Reset

0/500000 arasında seçilebilir Offset

Seçilebilir parametre güvenliği

Soketli klemens ile montaj ve servis kolaylığı sağlanmıştır

RS485 Modbus haberleşme ara birimi

En standartlarına göre CE markalı

Ortam/Depolama Sıcaklığı 0 ...50 ºC / -25...70º C

Bağıl Nem 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır

Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20

Yükseklik En çok 2000m

Elektriksel Özellikler

Besleme Voltajı 90-250V AC 50/60Hz veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS

Güç Tüketimi 5VA

Bağlantı Soketli klemens

Girişler

Sayma Girişi CPA, CPB 2 Adet (maksimum 50kHz, 5V ila 30V’luk puls) PNP ve NPN giriş olarak seçilebilir

Sayma Frekansı (Hz) 20Hz, 50Hz, 100Hz, 500Hz, 1000Hz, 5000Hz, 10kHz, 20khz, 30kHz ve 40kHz programlanarak seçilebilir

Reset Girişi PNP: Pozitif reset (1ms ile 100ms arasında ayarlanabilir 5V ila 30V'luk puls)

NPN: GND terminali RESET IN terminaline bağlanarak resetlenir

Çıkışlar

Kontrol Çıkışı OUT1 250V AC, 2A (rezistif yük için), NO+NC

Kontrol Çıkışı OUT2 250V AC, 2A (rezistif yük için), NO

SSR1, SSR2 Çıkışı En fazla 30V DC, 50mA (S.S. OUT)

Sensör Besleme Çıkışı 12V DC, en fazla 50mA (regülesiz)

Röle Ömrü Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama

Doğruluk ±% 0.01 ± 1ms

Kutu

Montaj Şekli Sıkıştırılarak panoya yerleştirilir

Ebat G72xY72xD97 mm

Ağırlık Yaklaşık 230g (ambalajlı olarak)

Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
