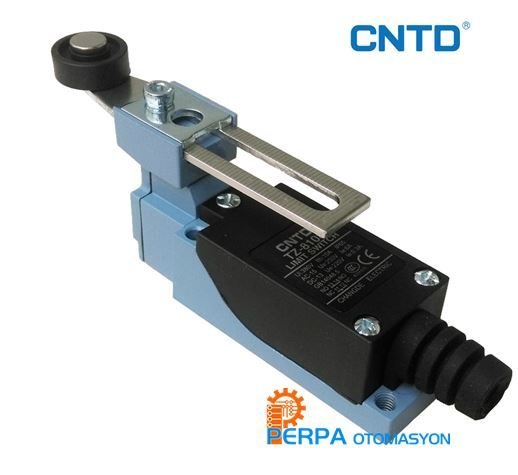

CNTD TZ-8108 Açısal Kol Ayarlı Makaralı Limit Switch

CNTD TZ-8108 Açısal Kol Ayarlı Makaralı Limit Siviç

Limit Switch Siviç Nedir :

Limit siviç switchin kontaklarının pozisyon değiştirmesi, yani açık konumdan kapalı konuma veya kapalı konumdan açık konuma geçmesi sonucu herhangi bir elektrik devresi açılır veya kapanır. Limit switch yada diğer adıyla sınır şalteri, bir hareketli mekanizmanın temas etmesi sonucu mekanik olarak tahrik edilerek elektriksel kontakları pozisyon değiştiren elektriksel bir anahtardır.

Limit Switchlerin Uygulama Alanları

Mekanik limti siviçler Her ne kadar, günümüzde daha teknolojik olan endüktif sensör, kapasitif sensör, fotoelektrik sensör vb. temassız algılayıcılar da limit switch yerine kullanılabilse de limit switchler, düşük maliyetleri, basit yapıları, montajında daha az teknik bilgi gerektirmeleri, elektronik parçası olmadığından dolayı voltaj değişimlerinden ve pik akımlarından etkilenmemeleri, sensörlere göre daha mukavim bir yapıya sahip olmaları,  her endüstriyel elektrik malzemesi satıcısının stoğunda bulunmaları gibi bir çok avantajından dolayı hala tercih sebebidir.

TZ-8108 Limit Switch Teknik Özellikler

Çift devre tipi limit anahtarı

Son derece sert konstrüksiyon, yoğun plastik ve alüminyum döküm

Küçük hacimli, su geçirmez ve yağ geçirmez IP65 yapı

Çift yaylı mekanizma, daha uzun mekanik ömür ile dahili temel anahtar

Kolay-tel devre açma tasarımı

Çalışma hızı        : 0.5 mm-50cm / sn

Çalışma frekansı  : Mekanik: 120 işlem / dakika, Elektrik: 30 işlem / dakika

Kontak direnci : Maksimum 25mΩ (başlangıç ​​değeri)

Yalıtım direnci  : 100mΩ min (500VDC'nin altında)

Dielektrik gücü  :

Aynı polaritenin terminalleri arasında 1 dakika boyunca 1000VAC, 50 / 60HZ

1500VAC, akım taşıma ve akım taşımayan metal parçalar arasındaki 1 dakika boyunca 50/60 HZ

Her bir terminal ile toprak arasında 1 dakika boyunca 1500VAC, 50/60 HZ

Titreşim : 10-55HZ, 1.5mm çift genişlik

Şok         : Mekanik dayanıklı: 1000m / Sn 2 ; Arıza: 300m / Sec 2 (yaklaşık 30G'S)

Mekanik Ömür : Yukarıdaki 10.000.000 işlem, Elektrik: 500.000 işlem

Ağırlık  : Yaklaşık 130 ila 190g

Koruma derecesi IP65
