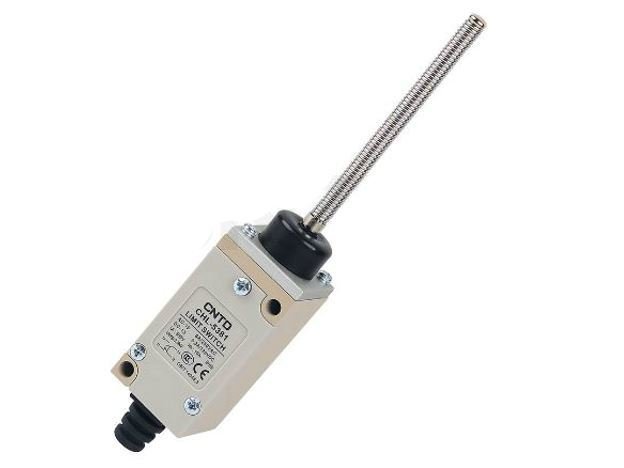

CNTD CHL-5381 Metal Limit Switch

Metal Siviç Teknik Özellikler :

Dar Metal Gövde

CE Sertifikalı

IP 65 Koruma

1 NO 1 NC Kontak

Gümüş kontaklar

-5.. + 65°C de Çalışma

Çift Kopma Mekanizması : 1 NO + 1 NC Zorla Kesme hızlı eylemi

Nominal Gerilim / Akım : 10 (4) A, 125, 250VAC / 6 (2) A, 380VAC Endüktans Yükü için, Cos Φ = 0.4

Kontak direnci : 25m Ω maks. (başlangıç ​​değeri)

Hakaret direnci : 100m Ω min. (500VDC'de)

Dielektrik gücü : 1000VAC, 50/60 HZ, aynı polaritelerin terminalleri arasında 1 dakika süreyle

1500VAC, 50/60 HZ, 1 dakikalık akım taşıyan ve iletmeyen metal parçalar arasında

Her terminal ve toprak arasındaki 1 dakika boyunca 1500VAC, 50/60 Hz

Elektriksel Ömür: 10A 250VAC'de 500.000 rezistif

Mekanik Ömür : 10,000,000 işlem dakika. (dereceli şartlar altında)

Çalışma Hızı : 5mm / s ila 0.5m / s

Koruma derecesi : IP65

Ortam Sıcaklığı Rised : Ortam sıcaklığı üzerinden nominal voltaj / akımdaki maksimum 30 ° C

Çalışma sıcaklığı : -5 ° C ~ + 65 ° C (buzlanma olmadan)

Depolama sıcaklığı : -5 ° C ~ + 65 ° C (buzlanma olmadan).

Şok direnci : Mekanik dayanıklılık: 1000m / s 2 dak.

Terminal Vidası Torsinal Kuvveti : 6-8 kgf-cm

Diğer Vidalı Burulma Gücü : Kapak 12-14 kgf-cm / Kafa 8-9 kgf-cm / Montaj 50-60 kgf / cm

Tel Çapı : Φ 2 Maks.

Kablo Çapı      : Φ 9 Maks. (IP kablo kullanılıyorsa IP 65, Φ 8-9)
