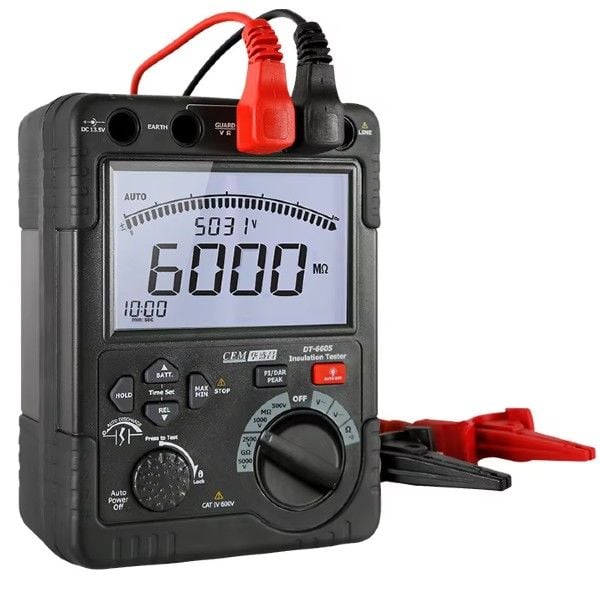

Cem DT-6605 5000V İzolasyon Direnci Test Cihazı

CEM DT 6605 Yüksek Gerilim Yalıtım Direnci Test Cihazı, öncelikle AC/DC gerilim, direnç, süreklilik/yalıtım direnci ölçümleri için tasarlanmış taşınabilir bir cihazdır.

Bu megohmmetre, izolasyon direnci, AC/DC gerilimi, süreklilik/izolasyon direnci ölçümleri için tasarlanmış, mikrobilgisayar kontrollü, 4 aralıklı yüksek gerilim izolasyon direnci ölçerdir.

Aşağıdaki güvenlik standartlarına uygun olarak tasarlanmıştır:

IEC 61010-1 (CAT IV 600 V Kirlilik Derecesi 2) IEC 61010-031 (Elektriksel ölçümler ve testler için elde taşınan elektrikli problar için güvenlik gereksinimleri).

Cem DT-6605 İzolasyon Megeri özellikleri

Yalıtım test aralığı: 0,1 MΩ ila 60 GΩ

Yalıtım test voltajı: 500V, 1000V, 1500V, 5000V

AC/DC voltajı: 0,5V - 600V

200 mA'de devre sürekliliği testi

Direnç: 0,1 ohm ila 6 kohm

İzolasyon Direnci Ölçümü: 60GΩ’ye kadar izolasyon direncini hassas bir şekilde ölçer.

Otomatik deşarj fonksiyonu ve yüksek voltaj testi uyarı fonksiyonu.

Kapasitif bileşenli devrelerin izolasyon direnci ölçülürken, bu devreler ölçümün bitiminden sonra otomatik olarak deşarj olur. Deşarj analog histogramda görülebilir.

Loş alanlarda veya geceleri çalışmayı kolaylaştırmak için seçilebilir arka ışık seviyelerine sahiptir.

Canlı devre uyarı sembolleri artı sesli alarm.

Devre canlıysa, ek kullanıcı koruması için 30V'un üzerinde yalıtım testi mümkün olmayacaktır.

Cihazın gücünü otomatik olarak kapatma ve pil şarjını kontrol etme işlevi.

Zamanlayıcılı ölçüm fonksiyonu ile ölçüm işlemi önceden belirlenen bir zamanda otomatik olarak gerçekleştirilir.

Polarizasyon İndeksi (PI) Ölçümü

Polarizasyon katsayısı, otomatik direnç oranı ölçüm fonksiyonu kullanılarak 1 dakikada ölçülebilir. ve 10 dakika. zamanda ve otomatik olarak iki nokta (Geçti/Kaldı).

Artık Polarizasyon Oranı (DAR) ile

Artık polarizasyon katsayısı, otomatik direnç oranı ölçüm fonksiyonu kullanılarak 30 saniyede hesaplanır. ve 1 dakika. zamanda iki noktada ve otomatik olarak (Geçti/Kaldı).

LCD ekranda ve analog çubuk grafikte maksimum 6000 indüklenen sayı ile otomatik sıralama.

AC/DC gerilim ölçümleri için MAX/MIN, PEAK ve veri tutma fonksiyonlarının göreceli değerleri.

Güç kaynağı: 8 pil (LR14/R14) her biri 1,5 V

Teknik Özellikleri

Fonksiyon Ölçüm Aralığı (Otomatik Aralık)

İzolasyon Direnci

0~6.000MΩ

6~60.00MΩ

60~600.0MΩ

600~6000MΩ

Gerilim AC/DCV

500V

1000V

2500V

5000V

Direnç

0~600.0Ω

600~6000Ω

Doğruluk

±5%rdg ±3dgt ; ±20% (>6GΩ veya daha yüksek)

±1.5%rdg ±5dgt

±1.5%rdg ±10dgt

Kısa Devre Akımı : 1.3mA yaklaşık

Açık Devre Gerilimi

500VDC/+20%-0%

1000VDC/+20%-0%

2500VDC/+20%-0%

5000VDC/+20%-0%

Süreklilik Testi : 50Ω’da sesli uyarı

Ekran : 6000 digit

Akım Tüketimi : Yaklaşık 1000mA (Ölçüm sırasında) 25mA yaklaşık

Dayanım Gerilimi : 5320V AC için 5 saniye

Güvenlik Standardı : IEC 61010-1 CAT IV 600V Pollution Degree 2

Güç Kaynağı : DC12V : R14 x 8

Boyutları : 198 (L) x 148 (W) x 86 (D) mm

Ağırlığı : 1438g yaklaşık

Cem DT-6605 Kutu İçeriği:

Megaohmmetre DT-6605

Bir timsah klipsli siyah test ucu probu

Bir timsah tipi klipsli yeşil test ucu probu

Bir timsah klipsli kırmızı test ucu probu

Bir timsah klipsli kırmızı test ucu probu

R14 pillerin her biri 1,5V

Alet kutusu

Kullanım kılavuzu.

AC adaptörü (giriş voltajı 110 - 230 V, frekans aralığı 50/60 Hz, çıkış voltajı DC 1,5 V, akım 1,0 A)
