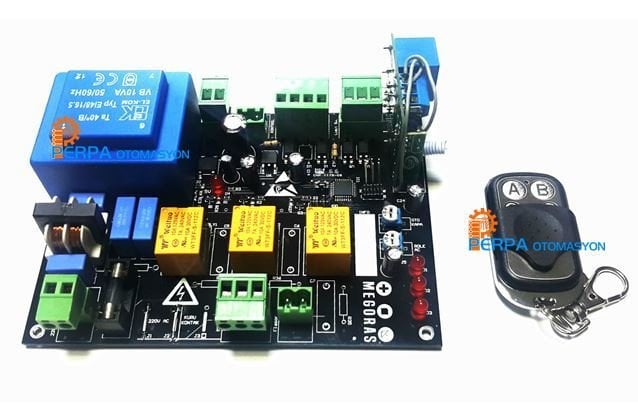

ADC102 Kumandalı Otomatik Kapı Kontrol Kartı

ADC102 Kumandalı Otomatik Kapı Kontrol Kartı tüm 220V AC motor ile çalışan otomatik kapı veya geçiş sistemleri uygulamalarınızda kullanabilirsiniz. 220V AC motor haricinden daha yüksek voltaj değeri ile çalışan veya 220V AC fakat yüksek wattlı motorları sürücü ile kullanılabilmesini sağlamak için kart üzerinde kuru kontak motor çıkışı seçilebilmesi için jumper ayarı bulunmaktadır. Bu sayede normal 220V kontrol kartlarının haricinde kuru kontak çıkışı oluşan bir kart ayrıca satın almanıza gerek kalmamaktadır.

Yana kayar bahçe kapıları, bariyerler, endüstriyel kapılar, PVC hızlı kapılar ve soğuk oda kapıları gibi sistemlerde ADC102 Kumandalı Otomatik Kapı Kontrol Kartını güvenle kullanabilirsiniz. Kart tasarım olarak endüstriyel saha ortamında çalışması için gürültü engelleyici filtreler, giriş çıkış izoleli korumaları kart üzerinde mevcuttur.

!!! Adetli Alımlarda Kullanıcıya Özel Ürün Projeleri Yapılmaktadır !!!

• 220 V AC 50/60 Hz Çalışma Gerilimi, EMI için dahili şebeke filtresi bulunmaktadır.
• Motor yön kontrolü yük kapasitesi 220V AC 10 A ‘dir.
• Motor açma/kapama ve otomatik kapama süre ayarı için trimpot.
• Otomatik kapama modunu aktif/pasif etmek için jumper bulunmaktadır.
• Limit Switch ile kapı kapalı durumu algılama
• Emniyet fotoseli ile cisim algılama
• Receiver, Sensör v.b. ünitelerin beslenebilmesi İçin 24 V AC ve 12 V DC çıkışlar
• Motor çalışırken uyarı çıkışı(Siren, Flaşör)
• Motor çalışması ve switch durumları için indikatör LED ‘leri
• Tüm girişler ayrı ayrı izolelidir.
• 220 V AC Şebeke hattı filtresi bulunmaktadır, bu sayede motor kontrolü ve çalışması daha uzun ömürlüdür.

ADC102 Kumandalı Otomatik Kapı Kontrol Kartı Bağlantı Şeması
